Ingebouwde schroefdraadstype

  • Klemmende kracht 1,25kn
  • Spanningskracht 5kn
  • Herhaalde positioneringsnauwkeurigheid <0,005 mm
  • Diameter 45 mm, totale dikte 20 mm, gewicht 0,15 kg
  • Ingebouwde schroefdraadstype
  • Ingebouwde schroefdraadstype
  • Ingebouwde schroefdraadstype

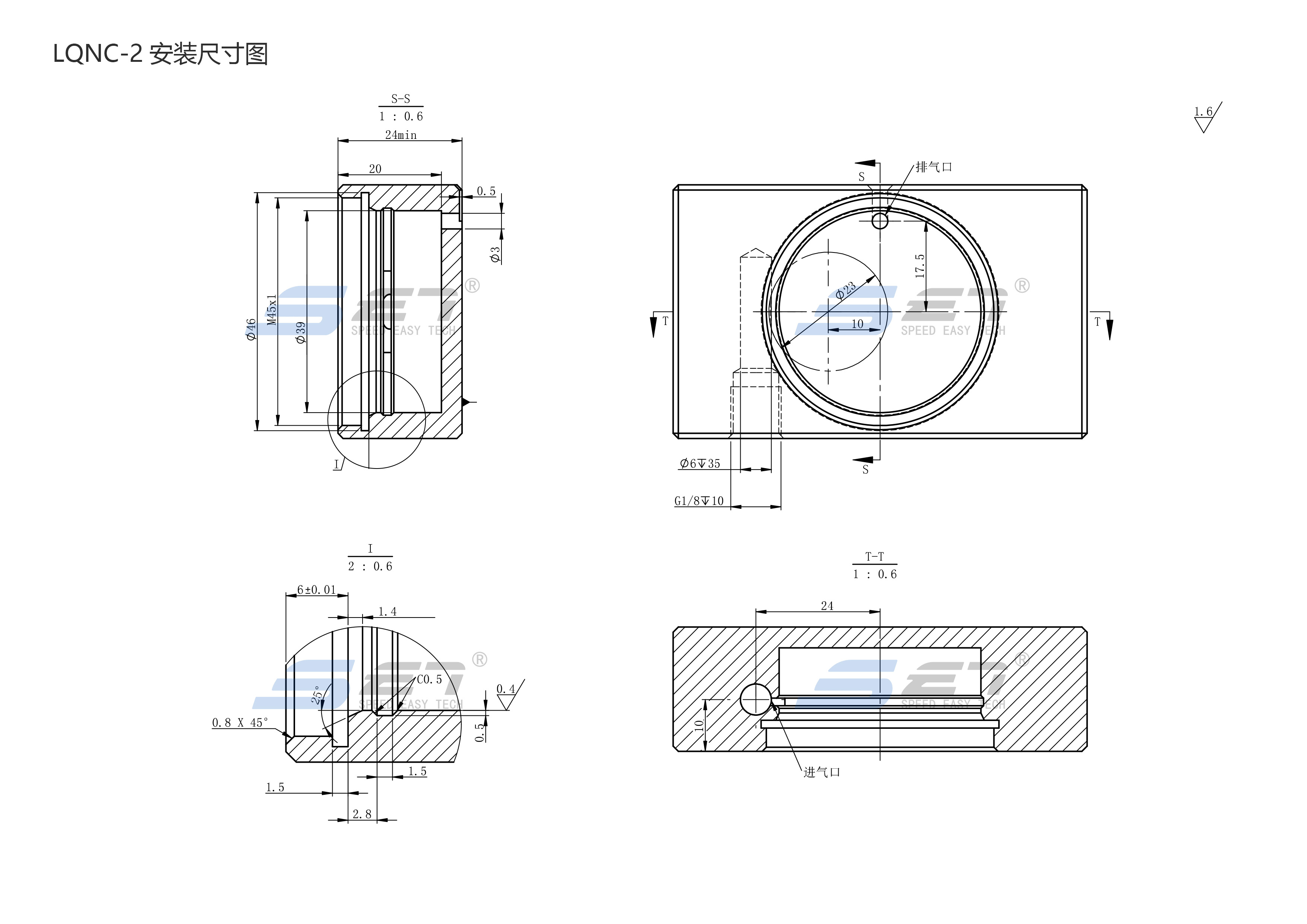

Detailtekening
  • Ingebouwde schroefdraadstype
  • Ingebouwde schroefdraadstype
  • Ingebouwde schroefdraadstype
Neem contact met ons op
Suzhou Set Industrial Equipment System Co., Ltd. Productparameters Suzhou Set Industrial Equipment System Co., Ltd. Tekening Suzhou Set Industrial Equipment System Co., Ltd. Gegevens downloaden Suzhou Set Industrial Equipment System Co., Ltd. Gerelateerde accessoires
Productoverzicht

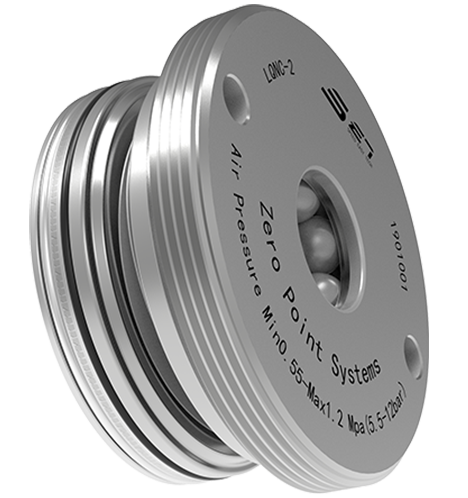

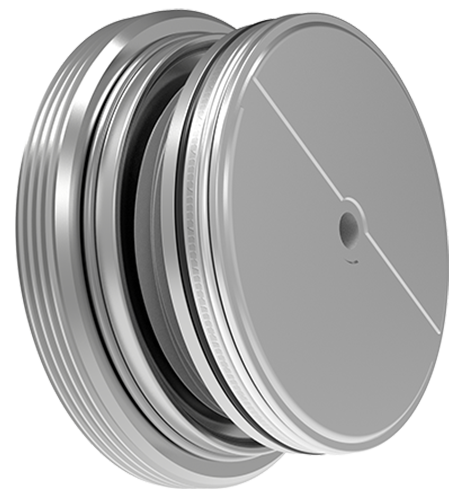

Draad ingebouwde montage montage nul positioner diameter 45 mm, totale dikte 20 mm, gewicht 0,15 kg, is een druk ingebouwd montagentype kleine nul positioner, ontgrendeld door luchtdruk, mechanische veer mechanische vergrendeling.
Herhaalde positioneringsnauwkeurigheid <0,005 mm, klemkracht van enkele positioners 1,25 kn, spanningskracht 5kn.
Anders dan de traditionele ingebouwde installatiemodus, wordt de installatiemodus van deze positioner geïnstalleerd door schroefrotatie, wat meer geschikt is voor kleine en lichtgewicht werkomstandigheden van gereedschapswijziging.

Ingebouwde schroefdraadstype
Producteigenschappen
  • Geschikt voor het hanteren, automatiseringsindustrie;

Suzhou Set Industrial Equipment System Co., Ltd.
  • Geschikt voor niet-metalen snijvelden.

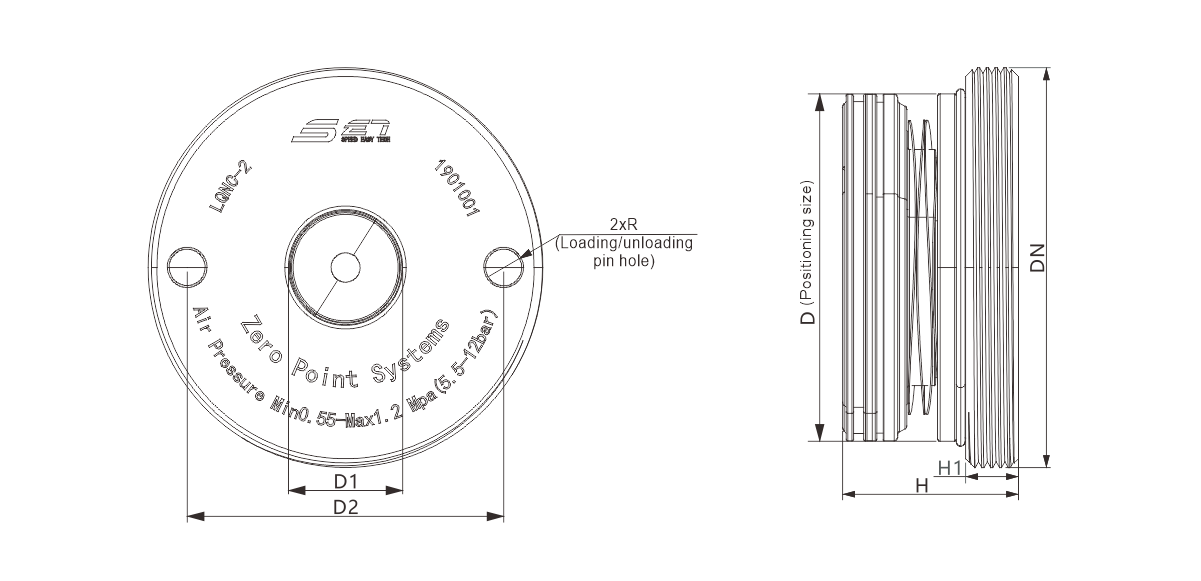

Productdimensiediagram

Bestelnummer Ontgrendingsmethode

Klemkracht (KN)

Spanningskracht (KN)

Luchtvaart

Gewicht (kg)

LQNC-2

Atmosferische druk

1.25

5

0.15

Bestelnummer

DN

Ød

(H6)

Ød1

D2

H

H1

(± 0,005)

ØDR

LQNC-2

M45X1 39

13

36

20

6

4.1

  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.

Ingebouwde schroefdraadstype

  1. Draad ingebouwde montage montage nul positioner diameter 45 mm, totale dikte 20 mm, gewicht 0,15 kg, is een druk ingebouwd montagentype kleine nul positioner, ontgrendeld door luchtdruk, mechanische veer mechanische vergrendeling.
  2. Herhaalde positioneringsnauwkeurigheid <0,005 mm, klemkracht van enkele positioners 1,25 kn, spanningskracht 5kn.
  3. Anders dan de traditionele ingebouwde installatiemodus, wordt de installatiemodus van deze positioner geïnstalleerd door schroefrotatie, wat meer geschikt is voor kleine en lichtgewicht werkomstandigheden van gereedschapswijziging.
