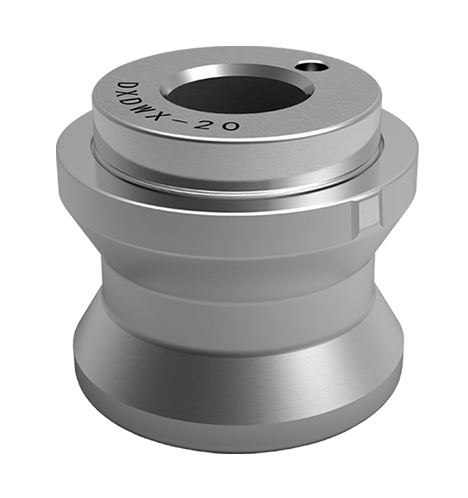

Positioneringspen, verhardingsbehandeling.
Hoge 28 mm (zonder directionele sleutel), gewicht 105 g.
Het beperkt alleen de mate van rotatievrijheid en speelt een directionele rol.
De hoek tussen het geleidegat en de positioneringszijde is 45 °, wat geschikt is voor de rechte kolombalvergrendeling nul positioner.
Harding behandeling;
De hoek tussen het geleidegat en de positioneringsrand is 45 °;
Beperk de vrijheid van rotatie alleen, speel een directionele rol;
Geschikt voor rechte kolombal Lock Zero Positioner.
| Bestelnummer | Ødn | Ødn1 (H6) | Ød2 | D3 | H | H1 | H2 | K | Gewicht (G) |
|---|---|---|---|---|---|---|---|---|---|
| Dxjt-2 | 13 | 10 | 6.2 | 4.5 | 8.9 | 2.1 | 2.5 | 2.2 | 8 |
| Dxjt-5 | 18 | 14 | 8.2 | 5.5 | 12.8 | 2.7 | 3 | 2.2 | 16 |
| DXJT-10 | 22 | 15 | 8.3 | 5.75 | 16.3 | 3 | 3 | 2 | 30 |
| DXJT-20 | 32 | 25 | 12.2 | 9 | 23 | 5 | 4 | 3 | 105 |
| DXJT-40 | 40 | 30 | 16.3 | 11.5 | 29 | 5 | 4 | 3 | 188 |
