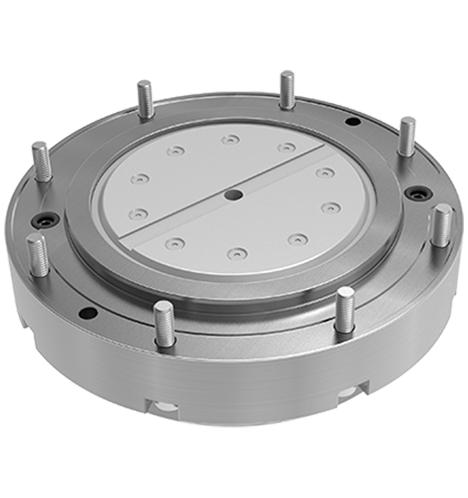

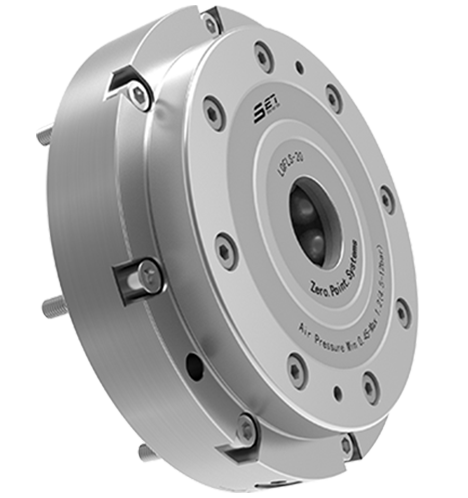

Het wordt ontgrendeld door gasdruk en mechanisch vergrendeld door de veer.
Bij het ontgrendelen van de inlaatpoort wordt de locator ontgrendeld en kan de lade worden verwijderd; Bij het ontgrendelen van de drukverlichtingspoort is de locator zelf vergrendeld en is het niet nodig om de drukbron tijdens het gebruik constant aan te sluiten.
Herhaalde positioneringsnauwkeurigheid ≤0,005 mm, enkele positioner klemkracht 17Kn, spanningskracht 55Kn. Het is een montagepart en is gemakkelijk te installeren.
Gebruikstemperatuurbereik is -20 ℃ ~ 80 ℃. Geschikt voor metalen of niet-metalen snijvelden.
Gasdruk ontgrendelt, mechanische veervergrendeling;
Herhaalde positioneringsnauwkeurigheid ≤ 0,005 mm;
De basisplaat die tijdens de installatie wordt gebruikt, is dunner en lichter van dikte.
Materiaal: gehard roestvrij staal;
Het is een montagepart en is gemakkelijk te installeren;
| Bestelnummer | Ontgrendingsmethode | Klemkracht (kN) | Spanningskracht (KN) | Luchtvaart | Gewicht (kg) |
|---|---|---|---|---|---|
| LQFLD-10 | Gasdruk | 10 | 25 | √ | 4.3 |
| LQFLD-20 | Gasdruk | 17 | 55 | √ | 8.8 |
| LQFLS-10 | Gasdruk | 10 | 25 | √ | 4.3 |
| LQFLS-20 | Gasdruk | 17 | 55 | √ | 8.8 |

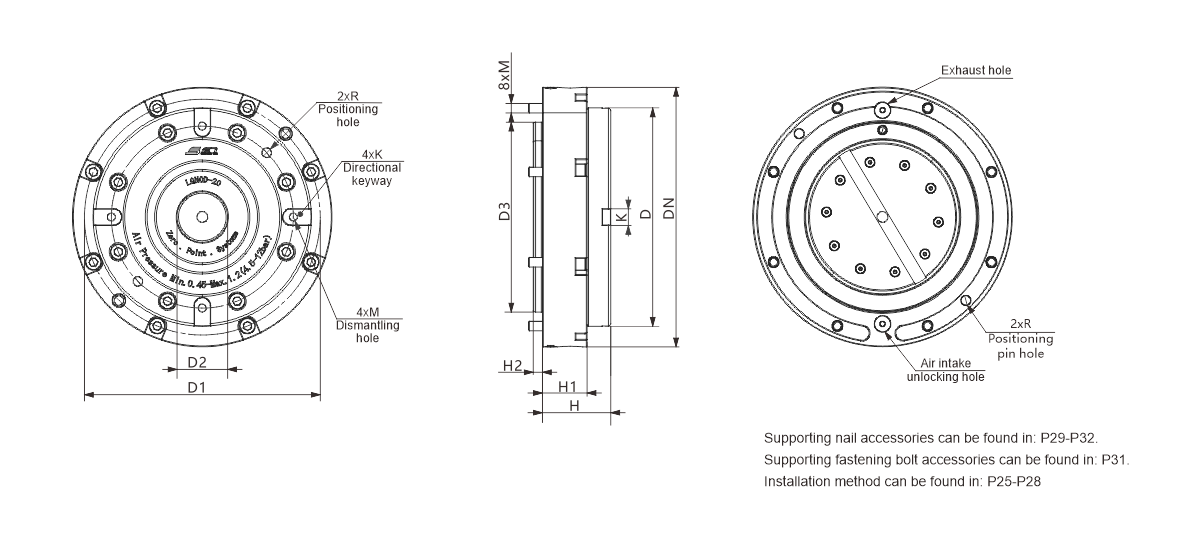

| Bestelnummer | Ødn | Ød | Ød1 | Ød2 | Ød3 (H7) | H | H1 | H2 | M | OF | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQFLD-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | 8.14 |
| LQFLD-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | 10.14 |
| LQFLS-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | / |
| LQFLS-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | / |
Flens type installatietype
Lijsttype
