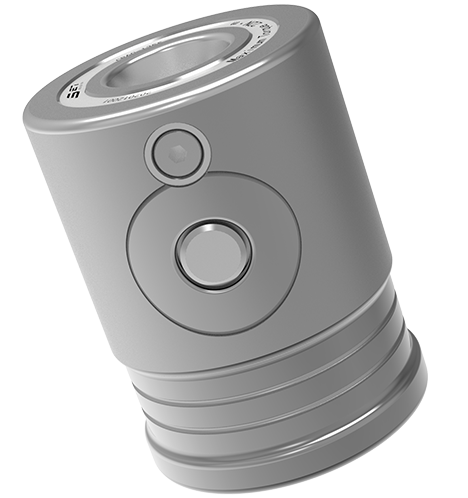

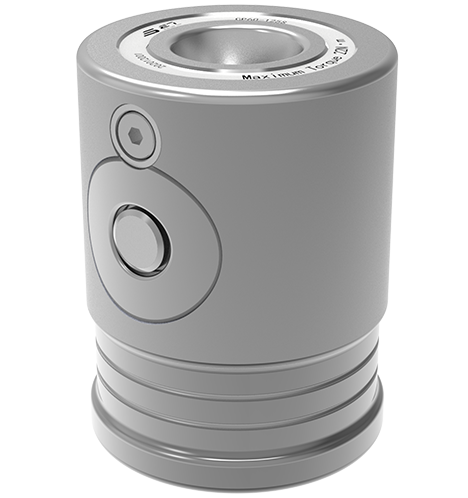

Het materiaal is gehard roestvrij staal. Het kan worden ontgrendeld en geklemd door handmatige werking.
De repetitieve positioneringsnauwkeurigheid ＜ 0.005mm. De klemkracht van de enkele locator is 8kn. Het toegestane bevestigingskoppel is 8 nm.
Het is van toepassing op de bewerkings- en montagevelden van Molds. Het is geschikt voor het snel aanpassen van de middelste afstandsmodus van de locator.
Het kan worden ontgrendeld en geklemd door handmatige werking;
Repetitieve positioneringsnauwkeurigheid ＜ 0,005 mm;
Het is van toepassing op de bewerkings- en montagevelden van Molds;
Materiaal: gehard roestvrij staal;
Het heeft een hoge klemkracht;
Het is geschikt voor het snel aanpassen van de middelste afstandsmodus van de locator.
| Dimensienummer | Ontgrendingsmethode | Klemkracht (kN) | Toegestane bevestigingskoppel (NM) | Gewicht (kg) |
|---|---|---|---|---|
| CP40-50s | Handmatige werking | 8 | 8 | 0.5 |
| CP60-80S | Handmatige werking | 15 | 22 | 1.6 |
| CP80-100S | Handmatige werking | 25 | 50 | 3.8 |

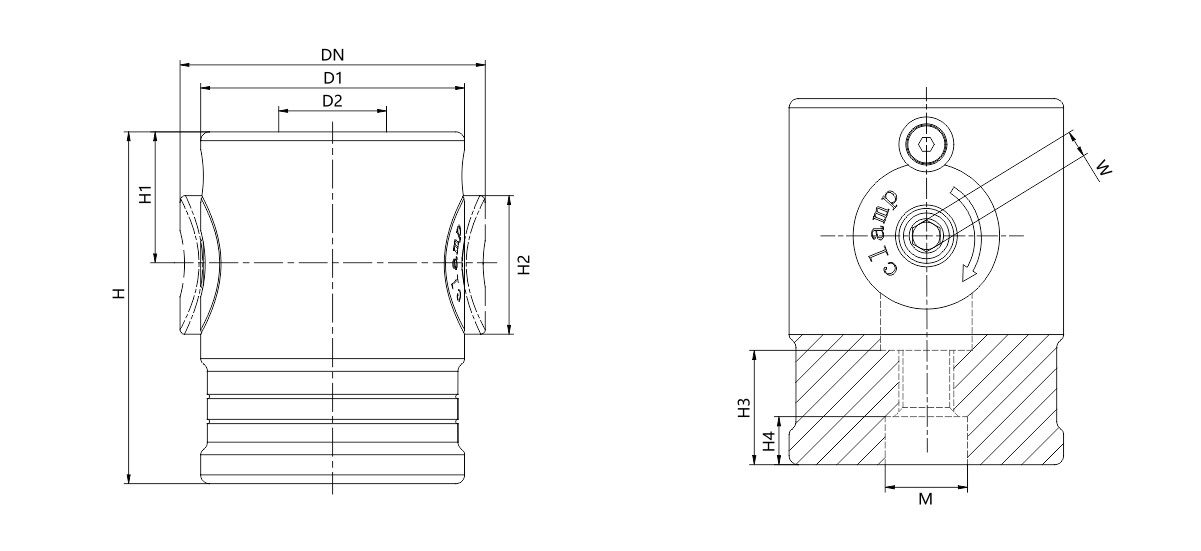

| Dimensienummer | DN | D1 | Ød2 | H (± 0,01) | H1 | H2 | H3 | H4 | W | M (H7) |
|---|---|---|---|---|---|---|---|---|---|---|
| CP40-50s | 46 | 40 | 12 | 50 | 20 | 22 | 18 | 7.5 | 4 | 12 |
| CP60-80S | 69 | 60 | 18 | 80 | 30 | 32 | 25 | 10.5 | 6 | 18 |
| CP80-100S | 91 | 80 | 22 | 100 | 40 | 44 | 31 | 12.5 | 8 | 22 |
