Het heeft een verharde behandeling van het oppervlak.
De hoogte is 33,5 mm en het gewicht is 20 g.

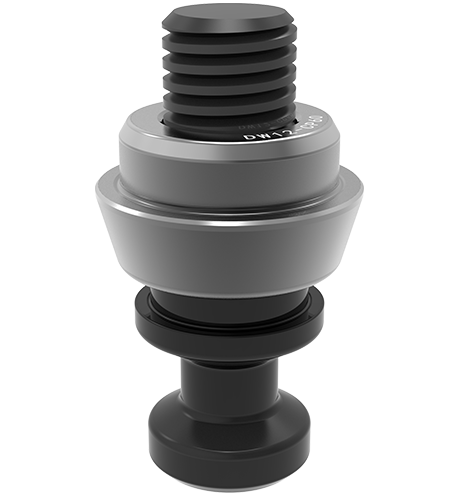

Deze positioneringspen kan de vrijheidsgraden van X -richting en Y -richting beperken.
Het is geschikt voor nulpuntslocator van handmatig conisch pull-down type.
De nauwkeurigheidsvereiste is hoog. Het heeft een verhardingsbehandeling van het oppervlak;
Het is geschikt voor nulpuntslocator van handmatig conisch pull-down type.
Deze positioneringspen kan de vrijheidsgraden van X -richting en Y -richting beperken;

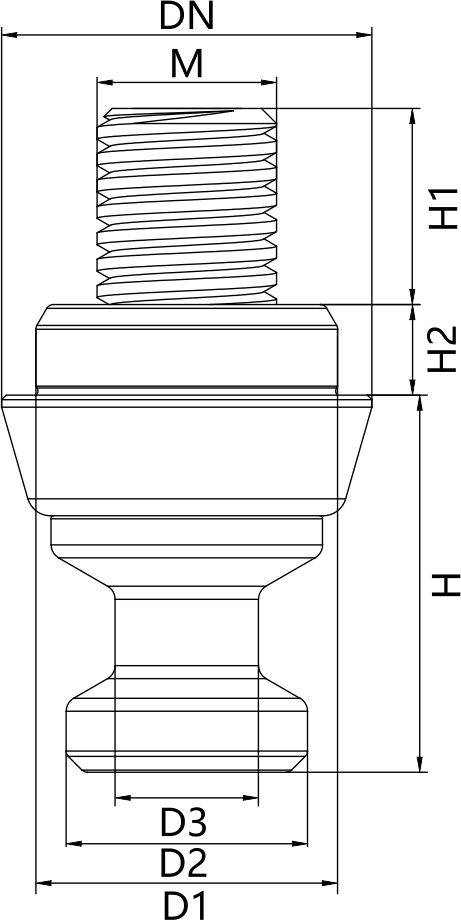

| Dimensienummer | Ødn | Ød1 (G6) | Ød2 | Ød3 | H | H1 | H2 | M | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|
| DW08-CP40 | 16 | 12 | 11 | 6.5 | 16.5 | 12 | 5 | M8 | 0.02 |

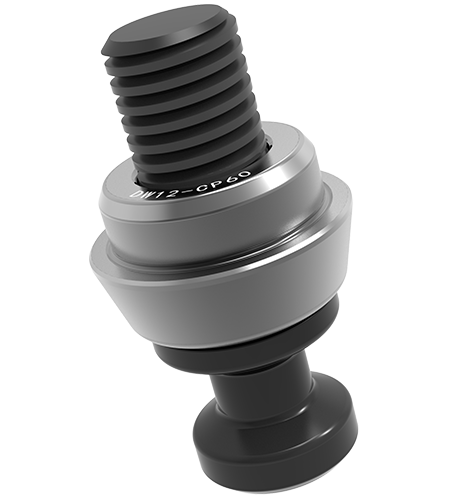

| DW12-CP60 | 25 | 20 | 16 | 9.5 | 25 | 18 | 6 | M12 | 0.07 |
| DW16-CP80 | 32 | 25 | 21 | 13 | 33 | 22 | 7.5 | M16 | 0.15 |
