Het toepassings- en productieschema van nul positiesysteem

Zero Point Positioning System wordt gebruikt voor allerlei bewerkingscentra en kan ook worden gebruikt in de auto -industrie, de luchtvaartindustrie, de industrie van de bouwmachines, de transportindustrie, enz., En in de motorindustrie en de militaire industrie wordt ook veel gebruikt. De productie van een nulpuntspositiesysteem kan een flexibele verwerkingslijn of bijbehorende productie van het plaatfixterprogramma nemen, de productie van een nulpuntsspositiesysteem is voltooid en de kwaliteit is gegarandeerd, en de volgende details voor iedereen om te introduceren.

Ten eerste, de toepassing van een nul-positioneringssysteem

1, Automobile: motor, auto -mal, versnellingsbak, hub -machine -gereedschap: metalen snijverwerking, ondersteuning van apparatuur, apparatuurproductie.

2. Luchtvaart: vliegtuigmotoren, vliegtuigonderdelen.

3, bouwmachines: graafmachine, bulldozer, roller, kraan, rotsoefening, etc.

4. Transport: snelle treinen.

5. Windenergie -industrie: opwekking van windenergie.

6, pomp, klep: pomp, klepproductie.

7, motor: motorproductie.

8. Schip: schipproductie.

9. Motorfiets: motorfietsproductie.

10, Militair: militaire productie, productie van apparatuur.

11, Automatische productielijn: body laslijn.

Ten tweede, het productieschema van nul positioneringssysteem

1, flexibele verwerkingslijn

Flexibele productietechnologie verwijst naar productieapparatuur op basis van zeer flexibele computer-numerieke controlemachine-tools om multivariëteit en massaproductie te bereiken. Flexibele productietechnologie wordt al meer dan 40 jaar voorgesteld, de connotatie is rijker en rijker, de toepassingsgebied is ontwikkeld uit het oorspronkelijke productieveld met een kleine varie van multi-batch tot beperkte variëteiten kan een massaproductie zijn. Het concept van flexibele productietechnologie is niet langer een eenvoudige productietechnologie, maar in bredere zin is het technische onderdeel van de geavanceerde productiemodus.

Momenteel wordt in de auto -industrie de productie van cilinderblokken, cilinderkop en andere doosonderdelen met een uitgang van meer dan 300.000 over het algemeen gebruikt in de automatische lijn van de flexibele verwerkingslijn (FML) of verwerkingsmachine. De flexibele bewerkingslijn is over het algemeen samengesteld uit een conventioneel bewerkingscentrum (de functie ervan kan indien nodig worden verhoogd), die direct wordt gebruikt voor het laden en lossen van het machinegereedschap met de hogesnelheidstransportmanipulator. Met de ontwikkeling van apparatuur, gereedschappen en verschillende hulptechnologieën is de toepassing van flexibele bewerkingslijn in de massaproductie meestal volwassen, maar het is alleen geschikt voor flexibele productielijnen in grote hoeveelheden en enkele productiesoorten. Om de flexibiliteit van de productielijn te vergroten en zich aan te passen aan de verwerking van onderdelen met verschillende dimensies, is het bijbehorende plaat-fixtureschema ontstaan.

2. Bijbehorende pallet - armatuurschema

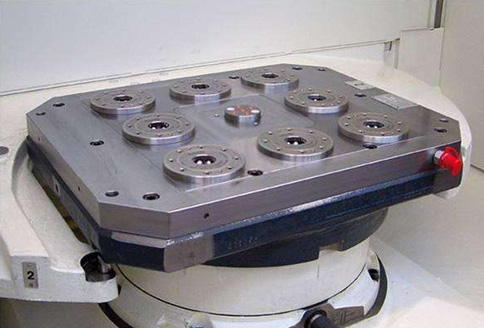

Trailplaatarmaturen zijn een klasse van armaturen die worden gebruikt in automatische en flexibele productiesystemen. Het voltooit niet alleen de positionering en het klemmen van het werkstuk, maar fungeert ook als een drager om het werkstuk tussen de machine -tools over te dragen. Nadat het is overgebracht naar het machinetool van het volgende proces, moet het in staat zijn om nauwkeurig op het gereedschap Machine te klemmen en betrouwbaar te klemmen. Er zijn veel bijbehorende armaturen op een productielijn, elk bijbehorende armatuur gaat door het hele proces van de productielijn met het werkstuk, en vervolgens wordt het verwerkte werkstuk verwijderd, het nieuwe te verwerkte werkstuk wordt geïnstalleerd en de cyclus wordt gebruikt. Omdat het werkstuk direct wordt geladen door de klembevestiging van de machine -gereedschap op en neer, de flexibele verwerkingslijn, wanneer de op het machinetool geïnstalleerde klemarmatuur niet kan voldoen aan de klemvereisten van het werkstukverandering, is het nodig om de pallet (door de armatuur) van verschillende onderdelen handmatig te vervangen.

De vorige bijbehorende plaat-klemvorm behoort tot de categorie speciale armaturen. De onderdelen zijn geïnstalleerd op de bijbehorende pallet en het transport- en positioneringsklem van de onderdelen worden voltooid via de pallet. De bijbehorende pallet is zowel een armatuur als een transportmedium, en de grootte is over het algemeen groter dan het onderdeel zelf; Om een ​​goede stijfheid te garanderen bij het snijden, wordt staal in het algemeen gebruikt als een armatuurmateriaal en is de kwaliteit zelfs zwaarder dan het onderdeel zelf.
