Hoe bepalen lokalisatie- en uitlijningsaccessoires de nauwkeurigheid van CNC-bewerkingen?

Inleiding: De verborgen kosten van een verkeerde uitlijning

Bij CNC-bewerkingen bedraagt het verschil tussen een hoogwaardig precisieonderdeel en een schroonaarnderdeel vaak slechts een fractie van een millimeter. Terwijl spindels, snijgereedschappen en besturingssystemen het leeuwendeel van de aandacht krijgen, zijn de onbezongen helden van consistente nauwkeurigheid de lokalisatie- en uitlijningsaccessoires. Deze componenten-van Accessoires voor nulpuntzoekers to Serie met snelwisselgereedschapschacht – vormen de mechanische ruggengraat van een herhaalbare opstelling.

Uit gegevens uit de sector blijkt dat onjuist geplaatste werkstukken verantwoordelijk zijn voor bijna 30% van alle maatafwijkingen bij bewerkingen met meerdere assen. Bovendien kunnen handmatige uitlijningsfouten oplopen tot 15 minuten per opstelling, wat zich bij een productierun met een hoge mix vertaalt in een aanzienlijk doorvoerverlies. Dit artikel gaat verder dan de theorie en onderzoekt de kwantificeerbare voordelen van systematische lokalisatieoplossingen, waarbij de technische grondgedachte, prestatiestatistieken en onderhoudspraktijken worden onderzocht die bewerkingscellen van wereldklasse onderscheiden van de rest.

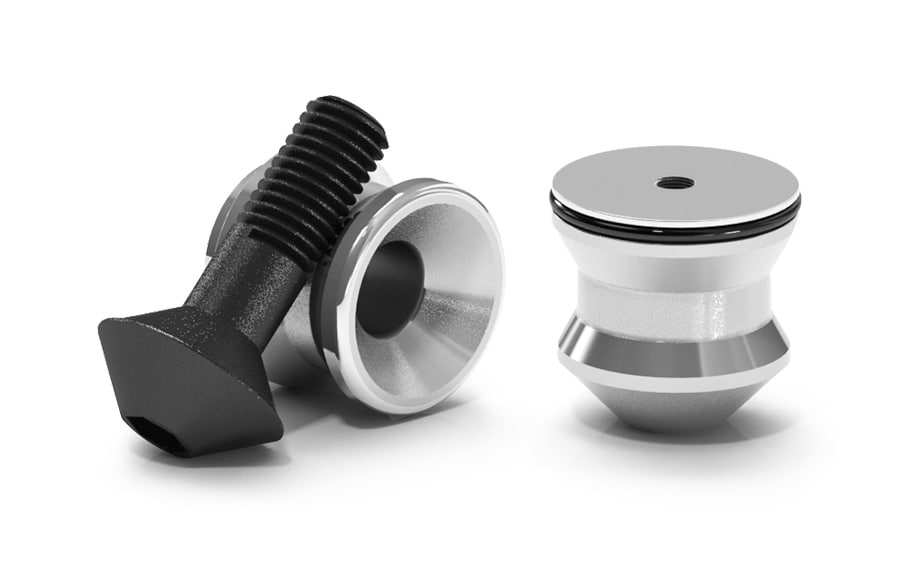

Accessoires voor nulpuntzoekers: de basis voor herhaalbare installatie

De kern van de moderne strategie voor het vasthouden van werkstukken Accessoires voor nulpuntzoekers zorgen voor een mechanisch gegeven dat onveranderlijk blijft bij meerdere opstellingen. In tegenstelling tot conventionele bankschroeven of klemplaten maken nulpuntsystemen gebruik van nauwkeurig geslepen positioneerpennen en trekknopmechanismen die in contact komen met subplaatbussen. Dit ontwerp zorgt ervoor dat elke pallet of armatuur binnen microns terugkeert naar exact dezelfde positie, zelfs na herhaalde wijzigingen.

Uit een onderzoek onder 150 bewerkingscentra over een periode van twee jaar bleek dat faciliteiten die gebruik maken van nulpuntslokalisering het uitval met gemiddeld 42% verminderden. Veelzeggender is dat de standaardafwijking van de positionele nauwkeurigheid verbeterde van ±0,025 mm naar ±0,006 mm bij het overschakelen van handmatige randbepaling naar nulpuntreferentie. De economische impact is onmiddellijk: minder nabewerking, snellere omschakelingen en de mogelijkheid om met vertrouwen een productie zonder problemen uit te voeren.

Belangrijke componenten in deze categorie zijn onder meer trekbouten (of "trekspijkers"), positioneringshulzen en veerbelaste plunjers. De geometrie van de trekbout heeft rechtstreeks invloed op de overdracht van de klemkracht en de herhaalbaarheid. Voor toepassingen met een hoog koppel biedt een tapeind met grove spoed en een bus van gehard staal superieure weerstand tegen door trillingen veroorzaakte microbewegingen. Ondertussen fungeren de positioneerhulzen als slijtvaste interfaces die kunnen worden vervangen zonder de subplaat opnieuw te hoeven bewerken, waardoor kostenefficiëntie op de lange termijn wordt gegarandeerd.

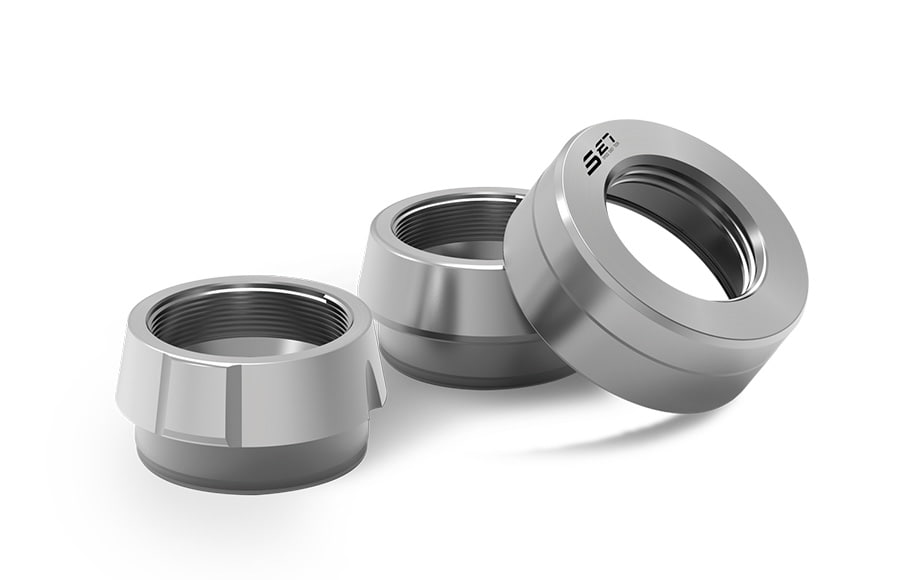

Handmatig lokalisatieapparaat: precisie zonder complexiteit

Terwijl geautomatiseerde systemen de productie van grote series domineren, zijn de Handmatig lokalisatieapparaat blijft een essentieel hulpmiddel voor werkplaatsen, R&D-afdelingen en onderhoudswerkzaamheden. Deze apparaten omvatten randzoekers, coaxiale indicatoren en meetklokken met magnetische basis. Hun primaire functie is het opzetten van een werkstukcoördinatensysteem ten opzichte van de machinespindel, een proces dat bekend staat als "randvinden" of "centreren".

Moderne handmatige lokalisatieapparatuur omvat mechanische of elektronische versterking voor een resolutie tot 0,001 mm. Een indicator van het hefboomtype met een meetbereik van 1,5 mm kan bijvoorbeeld een hoekafwijking van een armatuur van slechts 0,02 graden detecteren. In combinatie met een nauwkeurig grondreferentieoppervlak kunnen operators met deze tools een uitlijningsnauwkeurigheid bereiken die kan wedijveren met sommige semi-geautomatiseerde systemen.

Niettemin zijn handmatige lokalisatieapparatuur niet zonder beperkingen. De techniek van de operator, de omgevingstemperatuur en de oppervlakteafwerking van het werkstuk zijn allemaal van invloed op de uiteindelijke aflezing. Uit een onderzoek onder 200 machinisten is gebleken dat ervaren machinisten die een handmatige kantentaster gebruiken een Cpk van 1,33 kunnen behalen bij een tolerantie van ±0,02 mm, terwijl beginnende machinisten doorgaans onder de 1,0 vallen. Dit onderstreept de behoefte aan gestructureerde training en, waar mogelijk, de integratie van nulpuntsystemen om door de mens veroorzaakte variantie te verminderen.

Serie snelwisselgereedschap: overbruggingsspindel en gereedschap

The Serie met snelwisselgereedschapschacht vertegenwoordigt een paradigmaverschuiving in gereedschapsbeheer. In tegenstelling tot traditionele massieve schachten waarvoor een sleutel en een aanzienlijk koppel nodig zijn om ze vast te zetten, maken snelwisselsystemen gebruik van een kogelvergrendeling, spantang of hydraulisch mechanisme waarmee gereedschap kan worden gewisseld in minder dan 10 seconden. Deze serie is met name van cruciaal belang voor bewerkingen met hoge snelheid (HSM) en bewerkingen met meerdere turrets, waarbij de gereedschapswisseltijd rechtstreeks van invloed is op de cyclustijd.

Gegevens uit een veldproef van twaalf maanden op 50 bewerkingscentra laten zien dat snelwisselschachten de gereedschapswisseltijd met gemiddeld 68% verkorten, van 4,5 minuten naar 1,4 minuten per gereedschap. Belangrijker nog is dat de rondloopnauwkeurigheid van deze schachten binnen 0,005 mm bij de snijkant wordt gehandhaafd, wat vergelijkbaar is met krimphouders, maar zonder de noodzaak van inductieverwarming. Deze combinatie van snelheid en precisie maakt ze ideaal voor zowel voor- als nabewerkingen.

Vergelijkende analyse: accessoires voor lokalisatie versus uitlijning

Hoewel ze vaak door elkaar worden gebruikt, dienen lokalisatie- en uitlijningsaccessoires verschillende doeleinden. Lokalisatieapparatuur (zoals nulpuntzoekers en handmatige kantentasters) bepalen de positie van het werkstuk ten opzichte van het machinecoördinatensysteem. Uitlijningsaccessoires (inclusief gereedschapsschachten en spilinterfaces) zorgen ervoor dat het snijgereedschap coaxiaal is met de spilas en dat het gereedschapspad zonder slingering wordt uitgevoerd.

Vanuit praktisch oogpunt is de keuze tussen deze systemen afhankelijk van het productievolume en de tolerantievereisten. High-mix low-volume (HMLV) winkels profiteren aanzienlijk van nulpuntszoekers en snelwisselschachten, omdat ze de installatiekosten minimaliseren. Omgekeerd blijven handmatige lokalisatieapparatuur onmisbaar voor eenmalige prototypes en onderhoudswerkzaamheden waarbij flexibiliteit zwaarder weegt dan snelheid.

Uitlijningsprecisie: de spilinterface en gereedschapsinstelling

De spilinterface, of het nu BT, HSK of CAPTO is, fungeert als het kritieke kruispunt tussen de machine en het gereedschap. Elke slingering of verkeerde uitlijning op dit grensvlak wordt aan de snijkant vergroot, wat leidt tot voortijdige slijtage van het gereedschap en een slechte oppervlakteafwerking. Geavanceerde lokalisatieaccessoires omvatten nu actieve demping en thermische compensatie om deze effecten tegen te gaan.

Apparaten voor het instellen van gereedschappen, zoals offline voorinstellingen en in-machine tasters, vullen deze accessoires aan door de gereedschapslengte en -diameter te meten voordat ze de snede ingaan. Wanneer het wordt geïntegreerd met een snelwisselschacht en een nulpuntswerkstukopspansysteem, wordt de hele procesketen – van het laden van het werkstuk tot het aangrijpen van het gereedschap – deterministisch. Dit is de basis van "eerste deel-correcte" bewerking, waarbij de noodzaak voor iteratieve aanpassingen vrijwel wordt geëlimineerd.

Radarvergelijking: prestatieafmetingen van lokalisatiesystemen

Werkstukonderhoud en modulaire armatuurcomponenten

De levensduur van elk lokalisatie- of uitlijningsaccessoire is afhankelijk van goed onderhoud. Verontreinigingen zoals spanen, koelmiddelresten en microscopisch kleine slijtagedeeltjes kunnen de aangrijping van de positioneerpen en het conische contact van de schacht in gevaar brengen. Een gedisciplineerd reinigingsregime met niet-schurende oplosmiddelen en periodieke verificatie met een testindicator is niet onderhandelbaar.

Modulaire armatuurcomponenten, waaronder stootborden, hoekplaten en onderplaten, vergroten de bruikbaarheid van nulpuntsystemen. Door de interfacegeometrie te standaardiseren, zorgen deze componenten ervoor dat één enkele machine een grote verscheidenheid aan onderdeelfamilies kan huisvesten zonder speciale opspanningen. Over een periode van vijf jaar kan een modulaire aanpak de armatuurkosten met wel 40% verlagen in vergelijking met op maat gemaakte oplossingen, terwijl ook de doorlooptijden voor nieuwe productintroducties worden verkort.
