"Snelle verandering in 5 minuten! De ultieme efficiëntie van Suede Zero Positioning System blootleggen."

Systeemprincipe:

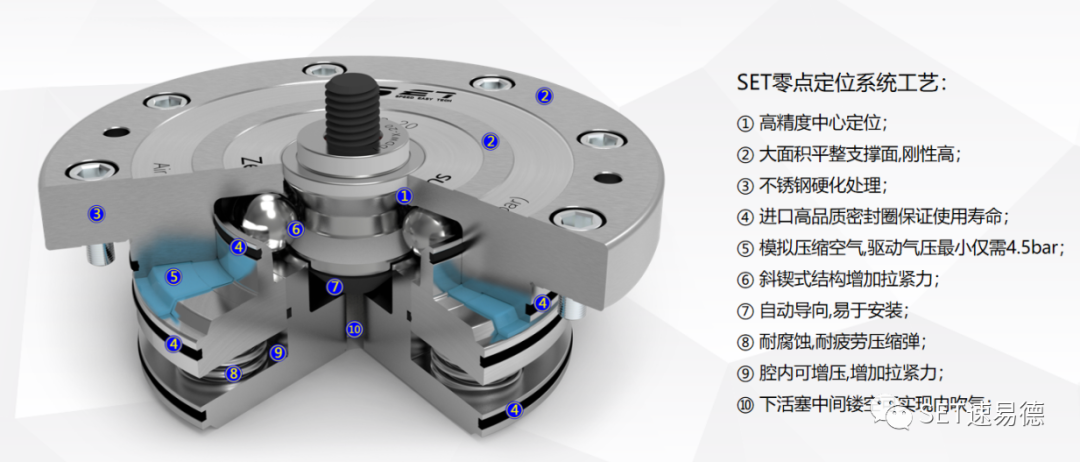

Het nulpuntspositiesysteem behoort tot het vergrendelingsmechanisme, dat wordt geopend tijdens ventilatie en uit de lucht wordt vergrendeld. Wanneer hydraulische druk of luchtdruk wordt uitgeoefend op het nul -positioneringssysteem, zal de druk de veer onder de zuiger comprimeren en zal de stalen bal zich naar beide zijden verspreiden. De klem hangt af van de interne sterke veer en er is geen luchtbron vereist tijdens het normale werking. Het Snelle Change -systeem bestaat uit verschillende soorten positionersmodules, het gebruik is niet hetzelfde, de lichaamsveranderingen, de nagel verandert ook, is verdeeld in positioner, positioneringspen, oriëntatiepen, vergrendelingspen, behoort tot de klassieke positionering van de "One Side Two Pin".

Een ander kenmerk van het Zero Point -systeem is de dubbele functie: positionering en klem worden tegelijkertijd uitgevoerd, met een nauwkeurigheid van minder dan 5 μs. De korte conische positioneringspen maakt het contactoppervlak volledig gesloten en heeft de functie van zelfvergrendeling. Positioneringsklem maakt een bepaalde radiale afwijking en hoekafwijking mogelijk, die bepaalde voordelen heeft voor automatische of handmatig laden en lossen.

De kenmerken van nul positioneringssysteem
Zelfvergrendelijk klemmechanisme

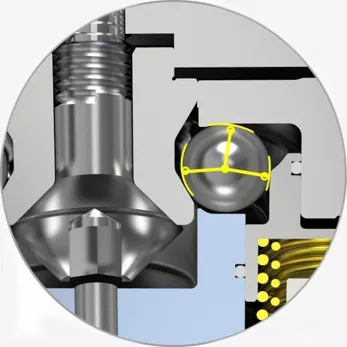

De driezijdige kogelklemmethode hoeft de luchtbron niet te verbinden wanneer ze worden gebruikt, en de mechanische veerwigstructuur is geklemd en de luchtbron is alleen vereist wanneer de ontgrendeling wordt geopend.

Hogere hellende laadhoek

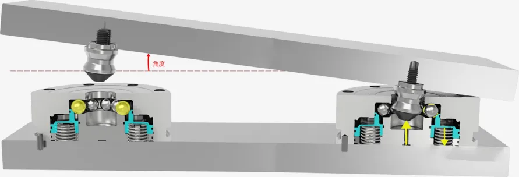

Wanneer het armatuur wordt vervangen, omdat het niet absoluut horizontaal kan zijn, zijn de bladen-tilt-vereisten relatief hoog, deze locator kan dit probleem oplossen, deze locator vergeleken met andere merken op de markt De kantelhoek van 1,2 graden, de tilthoek van deze locator staat 30 graden toe, het is geen behoefte Vermindert de werk moeilijkheid van de werking en het risico op schade aan de nul -positioner. Bovendien is elke lade ingebed met een dikke positioneringsgeleidingshuls, die een bepaalde impactweerstand moet hebben, waardoor de excentrieke afstand van de nagel ± 5 mm kan zijn, waardoor de klemefficiëntie wordt verbeterd. De hijstijd van de pallet van de buitenkant van de machine naar de tafellade wordt gereduceerd tot de snelste 5min (inclusief het demonteren en binden en lopen).

Geschikt voor geautomatiseerde inspectie en reiniging

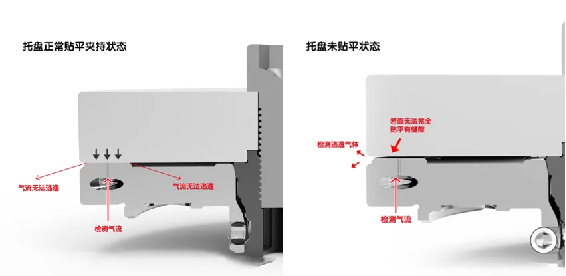

Om de stabiliteit van het dienblad te waarborgen en aan de positioneringseisen te voldoen, moet de nul -positioner een klemdetectieapparaat toevoegen, het doel van dit apparaat is om ervoor te zorgen dat de nul -positioner volledig contact kan opnemen met het positioneringsoppervlak van de lade, en er zal geen ijzeren snit of ander puin in het midden zijn. Het werkingsprincipe wordt getoond in figuur (1). De detectielucht zal (0,2 mpa) luchtdruk buiten het gat vrijgeven. Stel de beoordelingswaarde van de stroomsensor in. Wanneer het dienblad niet plat is met de positioner, zoals weergegeven in figuur 2, zal het gedetecteerde ontsnappende gas naar buiten ontsnappen langs de opening en zal de stroomsensor het stroomverschil bepalen, om de klemdetectie te realiseren. Het detectiegat zal ook 0,6 MPa reinigingsdruk naar buiten spuiten om de stoma -reiniging te garanderen. Meerdere locators kunnen tegelijkertijd worden gedetecteerd, waardoor de kosten worden verlaagd; 2. Zodra er een lekstroomwaarde is in meerdere positioners, zal deze niet consistent zijn met de vooraf ingestelde stroomwaarde, dus deze is veiliger; 3. De detectiemethode is directer, de lade wordt niet geladen en de positioner lege clip kan worden gedetecteerd.

Aanvraagcase

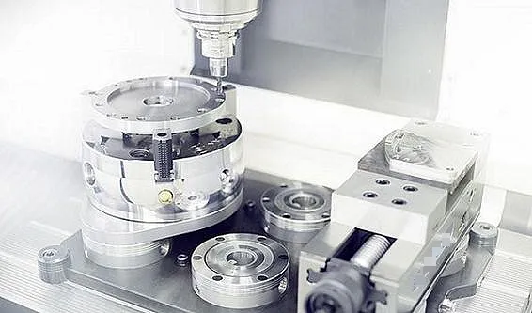

Het modulaire systeem heeft professionele standaardmodules voor directe klem van werkstukken en micro- en kleine onderdelen, waardoor de installatie, positionering en klem van individuele klemapparaten, werkstukbakken of werkstukken zijn uitgerust met positioneringspinnen in de machine in de machine in een korte tijd om te referentie -nauwkeurigheid, met de werkelijke klembewerking die buiten de machine werd gedaan tijdens de verwerking van de machine.

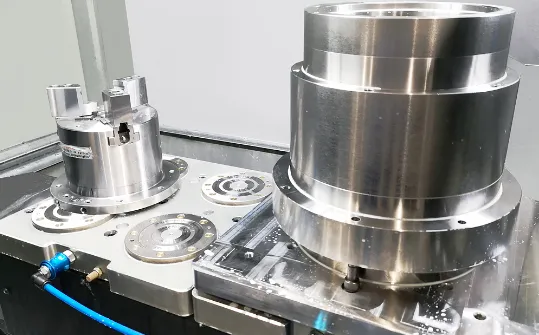

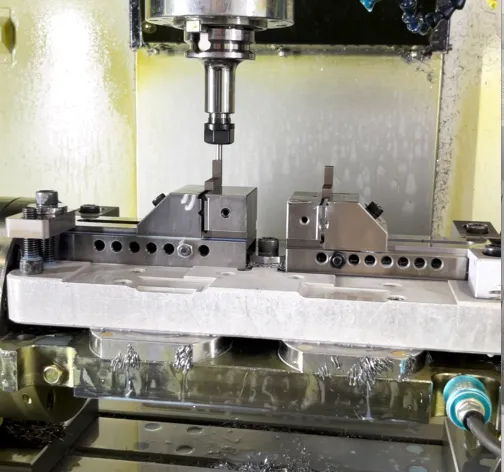

Quick Change -lade Stel een ander klemapparaat in
De roterende brug uitgerust met het set nul positioneringssysteem kan de grijperlade of het individuele werkstuk indien nodig vervangen.

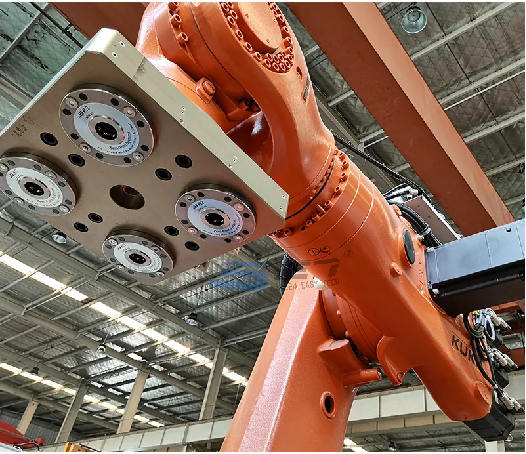

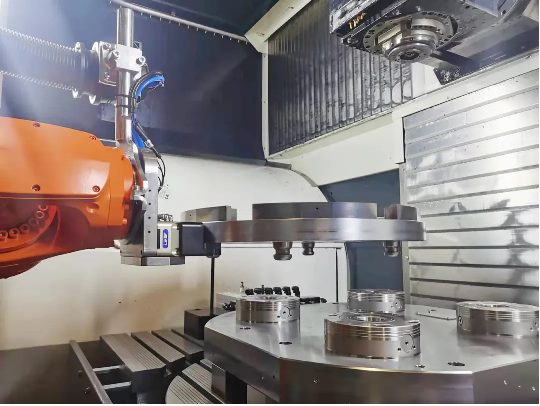

Het nulpuntpositiesysteem wordt gebruikt om de stabiliteit van de bewerking te bereiken bij het voeden van automatische machines.

In assemblagetoepassingen wordt de set nul positioninglade gebruikt als een dragersysteem en de taps toelopende positioneringspen voorkomt dat het dienblad tijdens vervanging jammeert.

In een speciale verwerkingsomgeving kan het werkstuk direct worden geklemd door het procesgat in te stellen of verbonden met het werkstuk via de lade, en vijf kanten kunnen tegelijk worden verwerkt, waardoor complexe traditionele processen worden geëlimineerd.

We have a comprehensive portfolio of fixture products and professional R & D technology, with many years of accumulated experience, deep cultivation of the industry for decades, can provide to meet a variety of needs of automation clamping technology solutions, help automation industry equipment manufacturers reduce costs and increase efficiency, enhance the core competitiveness of enterprises. Het kritieke is dat onze Zero-positioneringssysteemoplossingen kunnen voldoen aan verschillende praktische applicatiescenario's, Suyi De vertrouwen op hoogwaardige R & D-productietechnologie en uitmuntendheid van technische vereisten, heeft veel bekende ondernemingen ter wereld geboden met technische oplossingen.
