Kan de nulpuntbasisplaat rechtstreeks op bestaande T-slotmachinetafels worden geïnstalleerd?

Introductie

Bij het upgraden van moderne productieapparatuur informeren fabriekssupervisors en procesingenieurs vaak naar een praktische aanpassingsoplossing: of een nulpuntbasisplaat en snelwisselbevestigingssysteem op standaard T-gleufmachinetafels kunnen worden gemonteerd .
Veel productiewerkplaatsen zijn van plan de klemefficiëntie te verbeteren zonder nieuwe werktuigmachines aan te schaffen, waardoor een goedkope en snelle werkstukwisseling wordt gerealiseerd. De duidelijke conclusie is dat een dergelijke aanpassing dat wel is technisch haalbaar . Een eenvoudige bevestiging met alleen een bout kan echter geen stabiliteit op de lange termijn garanderen. De hele upgrade vereist een gestandaardiseerde precisiebediening en vermijdt veelvoorkomende bouwvalkuilen.

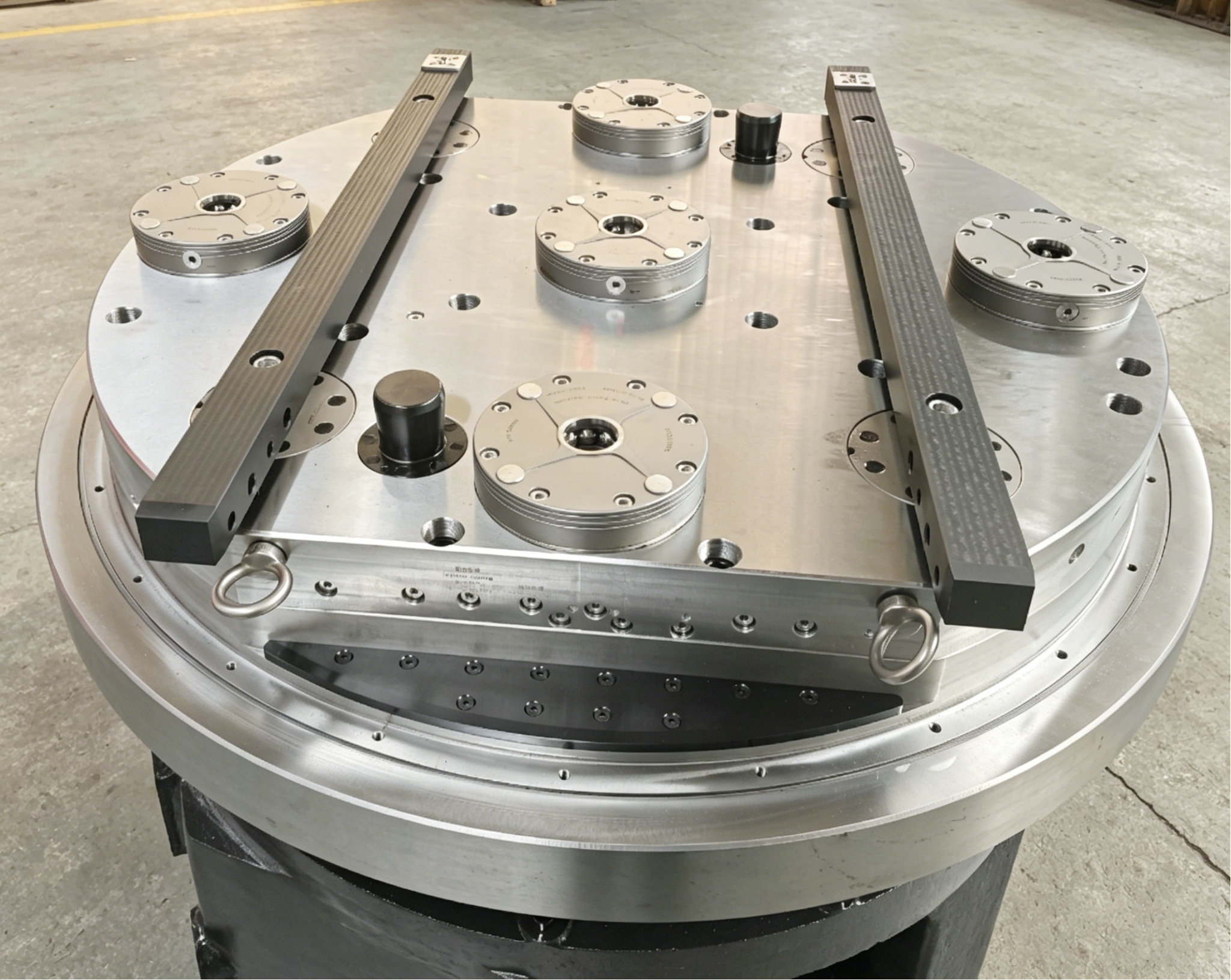

Zero point base plate for T-slot table

1. Haalbaarheid en precisie-aanpassing van nulpuntretrofit met T-sleuftafel

De originele fabrieks-T-slot-werktafel is een universele draagconstructie, die kan worden uitgerust met nulpuntpositionerende basisplaten. Om de verwerkingsstabiliteit op lange termijn te behouden, moeten de basisplaat en de werktafel een geïntegreerde stijve structuur vormen.
Als de apparatuur alleen met T-bouten wordt bevestigd, kan deze op korte termijn normaal functioneren. Maar onder voortdurende snijkracht en trillingen bij massaproductie is de basisplaat gevoelig voor microverplaatsing, wat resulteert in een geleidelijke verzwakking van de nauwkeurigheid van de herhaalde positionering.
Een gestandaardiseerd en betrouwbaar nulpunt-upgradeproces voor basisplaten omvat drie kernstappen:

1.1 Pre-fixatie en stabiele ondersteuning

Gebruik de originele T-gleuven en bijpassende T-bouten van de werktuigmachine om de voorlopige positionering en vergrendeling van de nulpuntbasisplaat te voltooien. Hoogwaardige basisplaten aannemen P20H-gelegeerd staal , met uitstekende corrosieweerstand en structurele stabiliteit, aangepast aan langdurige natte verwerkingsomgevingen met onderdompeling van snijvloeistof.

1.2 Positionering van conische pennen (kernprocedure)

T-bouten bieden alleen verticale klemkracht en zijn niet bestand tegen de laterale slagkracht en het snijkoppel dat tijdens de bewerking wordt gegenereerd. Na nauwkeurige kalibratie van de positie van de basisplaat worden twee φ16 conische pinnen geïnstalleerd voor dubbele positionering. Deze structuur vergrendelt de relatieve positie tussen de basisplaat en de werktafel stevig, waardoor verplaatsingsrisico's bij langdurig gebruik effectief worden geëlimineerd.

1.3 Volledige precisiekalibratie en acceptatie

Voer na installatie en fixatie uitgebreide precisiedetectie en -correctie uit. De inspectie heeft betrekking op de vlakheid van de basisplaat en de coaxialiteit tussen de basisplaatreferentie en de machinespindel. Volgens industriële standaardacceptatiespecificaties wordt de vlakslingering na het vergrendelen van de pallet binnenin gecontroleerd 0,02 mm , die voldoet aan de precisievereisten van de meeste mechanische verwerkingsscenario's.

2. Standaardconfiguratieoplossing voor nulpuntupgrade van T-slottafel

Gebaseerd op de overvloedige retrofitting-ervaring op locatie, wordt de volwassen nulpunt-snelwisselsysteemconfiguratie voor T-slot-werktafels als volgt samengevat, geschikt voor de meeste verticale draaibanken en bewerkingscentra:
  • Indeling nulpuntverstellers : Uitgerust met 4-7 sets positioneringseenheden afhankelijk van de grootte van de basisplaat, waarbij de stabiele lay-out wordt overgenomen 1 centrale eenheid 3–6 randeenheden om de spanningsverdeling in evenwicht te brengen.
  • Selectie van eenheden op maat : Selecteer positioneringseenheden met overeenkomstige klemkracht op basis van het gewicht van het werkstuk en de snijbelasting. Scenario's voor de verwerking van zware en harde materialen worden gecombineerd met zware nulpuntunits om de algehele stijfheid te verbeteren.
  • Voorgeleidepennen : Uitgerust met grove geleidingsstructuren om een snelle landing en positionering van pallets te vergemakkelijken, waardoor handmatige bedieningsproblemen worden verminderd en de wisselefficiëntie wordt verbeterd.
  • Geïntegreerd pneumatisch circuit : De basisplaat is gebouwd met snel te plaatsen luchtpoorten ter ondersteuning van nulpuntontgrendeling, zitdetectie en statusfeedback.
  • Volledige beschermingscomponenten : Geconfigureerd met beschermende afdekplaten aan de onderkant om te voorkomen dat ijzerresten, snijvloeistof en verontreinigingen het positioneringscontactoppervlak binnendringen, waardoor de levensduur van het positioneringssysteem wordt verlengd.

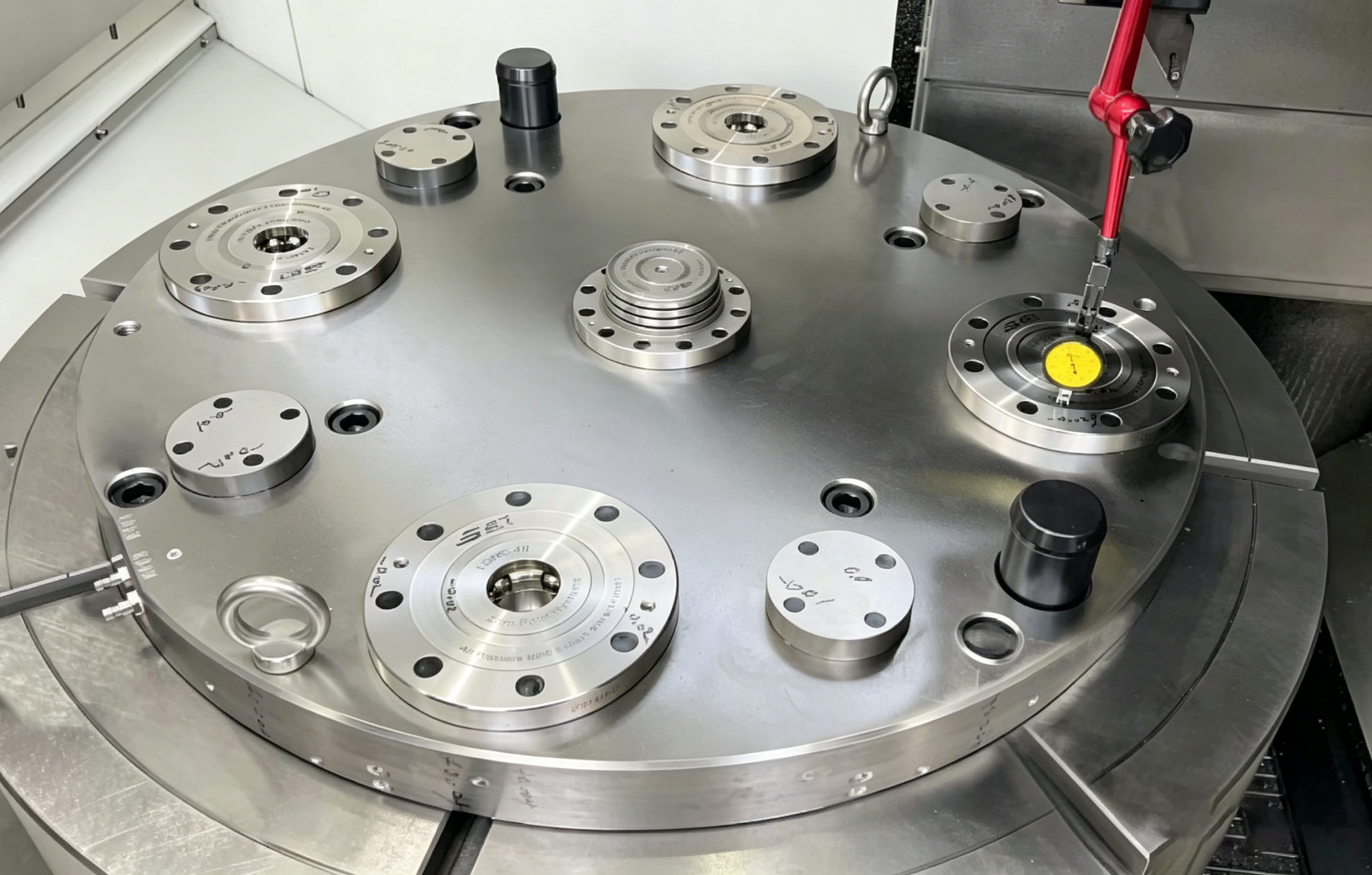

Zero point base plate for T-slot table

3. Drie kritieke valkuilen die u moet vermijden bij Zero Point-retrofiten

De meeste onstabiele werkingsproblemen van gemodificeerde nulpuntsystemen komen voort uit een niet-standaard constructie en een onredelijke configuratie. Ter referentie worden de drie meest voorkomende verborgen risico’s op een rij gezet:

3.1 Onjuiste materiaalkeuze van de basisplaat

Langdurige onderdompeling in snijvloeistof veroorzaakt oxidatie en corrosie van gewone staalplaten, wat resulteert in putjes in de oppervlakken en afwijkingen in de vlakheid. Voor duurzame arbeidsomstandigheden bij natte verwerking, Basisplaten van P20H of hoogwaardiger legeringen worden aanbevolen om een stabiele oppervlaktenauwkeurigheid en corrosiewerende prestaties te garanderen.

3.2 Bevestiging met alleen bouten zonder positioneringspennen

De vergrendeling met enkele bout kan de laterale snijkracht en het koppel niet compenseren. Bij langdurige batchproductie zal subtiele verplaatsing van de basisplaat zich ophopen, wat leidt tot een verminderde nauwkeurigheid van de herhaalde positionering en incidentele afwijkingen in de afmetingen van het werkstuk. Bijpassende tapse pinpositionering is de meest kosteneffectieve en betrouwbare oplossing.

3.3 Ongeplande lay-out van pneumatische circuits

Pneumatische nulpuntsystemen vertrouwen op een stabiele luchttoevoer om de ontgrendeling en signaaldetectie te voltooien. In de vroege retrofitfase is een redelijke pneumatische lay-out vereist. Voor roterende apparatuur zoals verticale draaibanken zijn ondersteunende roterende verdelers essentieel om een ​​continue en stabiele luchttoevoer te garanderen en ruimte te reserveren voor daaropvolgende intelligente upgrades.

4. Gegevens over retrofitting ter plaatse en efficiëntieverbetering

Een productiebedrijf in Ningbo voltooide de upgrade van het nulpuntsysteem voor zijn verticale draaibank met originele T-sleufwerktafel. Het project maakte gebruik van een nulpuntsbasisplaat met φ1000-specificatie, gecombineerd met standaardpallets en spanpennen om een ​​compleet snelwisselbevestigingssysteem te bouwen.
Na een stabiele werking en testen bereikte het project opvallende optimalisatie-effecten:
  • Armatuurwisseltijd : Teruggebracht van de traditionele handmatige klemming van 15–20 minuten naar binnen 30 seconden voor nulpuntsnel wisselen.
  • Positioneringsnauwkeurigheid : De nauwkeurigheid van de herhaalde positionering van het moederschijfsysteem wordt binnenin stabiel gecontroleerd 0,01 mm .
  • Zware verwerkingscapaciteit : Ondersteunt het snijden van werkstukken met een hoge hardheid van HRC58-64, met een enkele zaagdiepte tot 2 mm, waardoor een stabiele verwerkingsstijfheid behouden blijft.
  • Intelligente uitbreiding : Uitgerust met automatische luchtreiniging en zitdetectiefuncties, compatibel met automatische laad- en losproductielijnen voor daaropvolgende intelligente upgrades.

5. Conclusie

Bestaande standaard werktafels met T-gleufmachines ondersteunen de installatie van nulpuntsbasisplaten en het achteraf inbouwen van snelwisselsystemen. Het is een zeer praktisch systeem voor het upgraden van apparatuur om de capaciteit van oude werktuigmachines te activeren en de productie-efficiëntie te verbeteren met lage investeringen.
Om een ​​stabiele werking van het aangepaste systeem op lange termijn te garanderen, moeten drie belangrijke normen worden geïmplementeerd: het gebruik van basisplaten van anti-corrosielegering die geschikt zijn voor industriële verwerkingsomgevingen, het installeren van conische pennen om verplaatsing van de basisplaat te voorkomen, en het vooraf voltooien van de pneumatische circuitplanning voor intelligente uitbreiding.
Het upgraden van apparatuur vereist geen frequente vervanging van nieuwe werktuigmachines. Gestandaardiseerde nulpuntssnelwisseltransformatie kan de wisseltijd van de armatuur effectief verkorten, handmatige aanpassingsfouten verminderen en de bezettingsgraad van machinegereedschappen voor verwerkingswerkplaatsen verbeteren.
Als u apparatuurupgradeplannen heeft voor oude werktuigmachines, kunt u het machinetype, de werkstukgrootte en de verwerkingsbelastingsparameters opgeven om op maat gemaakte nulpuntbasisplaat-retrofitoplossingen en professionele configuratiesuggesties te verkrijgen.
