Zero Point Quick Change-werkstukopspanningsoplossing voor zware matrijs horizontale kottermolens

Introductie

Horizontale kottermolens zijn essentiële verwerkingsapparatuur voor diepgatboren en precisiecaviteitsbewerking in de zware matrijzenbouwindustrie. Niettemin worden de meeste matrijsfabrieken geconfronteerd met consistente verwerkingsbeperkingen die worden veroorzaakt door traditionele opspanmethoden, waaronder tijdrovende werkstukopstelling, inconsistente handmatige uitlijningsnauwkeurigheid, inefficiënte batchwisseling en onstabiele positionering voor grote en zware matrijscomponenten.
Suzhou SET Industrial Equipment System Co., Ltd. (SET) is gespecialiseerd in R&D en productie van industriële nulpuntpositioneringssystemen. Om de veelvoorkomende pijnpunten bij het kotteren van zware matrijzen aan te pakken, heeft SET een speciale nulpunts-snelwissel-werkstukopspanningsoplossing ontwikkeld voor horizontale kotterbanken. Met herhaalpositioneringsnauwkeurigheid op micronniveau en een stijve vergrendelingsstructuur voor zware lasten verbetert het systeem effectief de stabiliteit en efficiëntie van zware matrijsbewerking, waardoor matrijsfabrikanten flexibele productieworkflows met een hoog rendement kunnen realiseren.

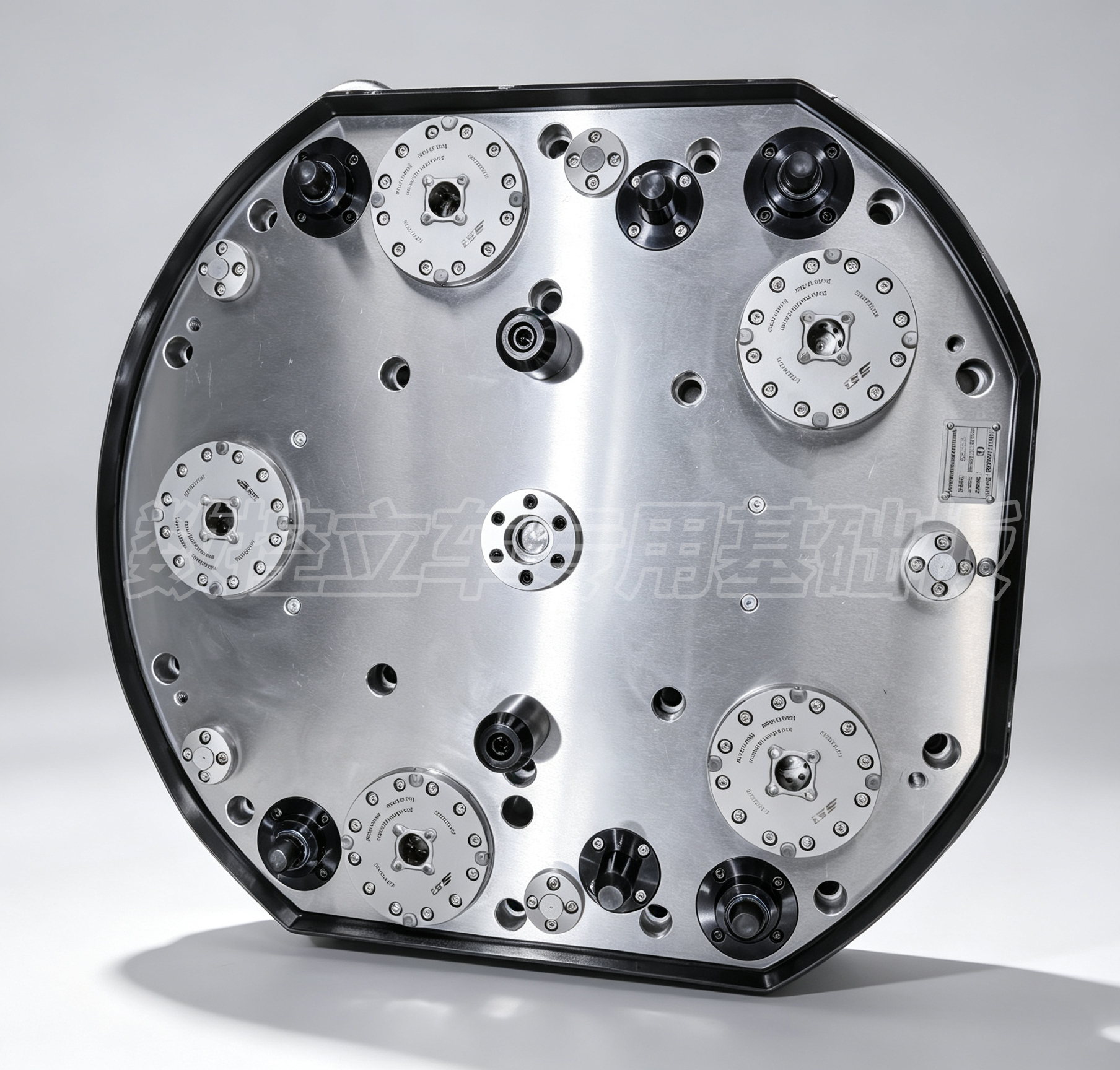

zero point positioning system

1. Uitdagingen in de sector: belangrijke beperkingen bij het horizontaal kotteren van zware matrijzen

Zware matrijzen, waaronder matrijzen voor autopanelen, grote spuitgietmatrijzen en spuitgietmatrijzen, worden gekenmerkt door extra grote afmetingen, zwaar gewicht, strikte precisie-eisen en productiekenmerken met een hoge mix en lage volumes. Traditionele klem- en positioneringsmethoden creëren meerdere verwerkingsbeperkingen voor horizontale kotterbewerkingen:
Lage klemefficiëntie : Operators besteden doorgaans 2 tot 3 uur aan het uitlijnen van de meetklokken en het afstellen van de drukplaat tijdens het vervangen van het werkstuk. Een langere stilstandtijd van de machine vermindert de algehele effectiviteit van de apparatuur aanzienlijk, waarbij de meeste werkplaatsen de bezettingsgraad van de machine onder de 50% houden.
Herhaalbaarheid van onstabiele positionering : De resultaten van handmatige uitlijning variëren afhankelijk van de ervaring van de machinist, en veroorzaken vaak positioneringsafwijkingen van meer dan 0,02 mm. Dergelijke inconsistenties veroorzaken gemakkelijk problemen met buitentolerantie bij het boren van diepe gaten en de nauwkeurigheid van de positionering van de holte, waardoor de afval- en herbewerkingsratio's toenemen.
Trillingen en verplaatsing van het werkstuk bij zwaar zagen : Conventionele drukplaatklemming zorgt voor verspreide houdkracht. Tijdens zware verspaning hebben grote matrijswerkstukken de neiging te trillen of lichtjes te verschuiven, wat leidt tot een slechte kwaliteit van de oppervlakteafwerking en versnelde slijtage van het gereedschap.
Slechte productieflexibiliteit : Het wisselen tussen verschillende matrijstypen vereist vaak een aanpassing van de armatuur en een herkalibratie van de benchmark. De traditionele workflow kan zich niet volledig aanpassen aan de snelle leveringseisen voor matrijsbestellingen met meerdere variëteiten en kleine batches.

2. Voordelen van de oplossing: Technische kenmerken van het SET Zero Point Positioning System

Het SET-nulpuntspansysteem is een zeer nauwkeurige, modulaire, snelwisselbare werkstukopspanoplossing, ontwikkeld voor zware CNC-bewerkingsmachines. Het reguliere model LQNCZ-20-K is structureel geoptimaliseerd voor snijomgevingen met zware belasting, waarbij nauwkeurige positionering, starre vergrendeling, operationele detectie en volledige bescherming tegen verontreiniging zijn geïntegreerd om perfect te voldoen aan de verwerkingsomstandigheden van horizontale boormolens.

2.1 Herhaalde positionering op micronniveau elimineert handmatige benchmarkfouten

Door gebruik te maken van een conische, zelfcentrerende en drieweg stalen kogelvergrendelingsstructuur, levert het SET-nulpuntsysteem een stabiele herhaalpositioneringsnauwkeurigheid binnen 0,005 mm, waardoor fouten veroorzaakt door handmatige uitlijning van de wijzerplaat effectief worden geminimaliseerd.
Zodra opspanningen of werkstukken voor de eerste keer zijn gekalibreerd, kunnen pallets vrijelijk circuleren tussen werktuigmachines en offline vooraf ingestelde stations zonder herhaalde uitlijning. Uniforme positioneringsbenchmarks zorgen voor consistente maatnauwkeurigheid bij productieprocedures met meerdere processen en meerdere machines.

2.2 Stevige vergrendeling voor zware belasting voor stabiele bewerking van grote matrijzen

Elke LQNCZ-20-K nulpuntlocator biedt een standaard klemkracht van 17 kN met ondersteuning voor secundaire drukverhoging. Het structurele ontwerp elimineert radiale speling onder zware snijomstandigheden, waardoor een sterke weerstand wordt geboden tegen machinale trillingen en snijstoten.
Alle positioneringsunits zijn voorzien van een volledig gesloten behuizing en complete afdichtingsstructuren, waardoor ijzerspanen, snijvloeistof en werkplaatsverontreinigingen effectief worden geïsoleerd. Het systeem behoudt betrouwbare prestaties gedurende miljoenen werkcycli in zware natte bewerkingsomgevingen.

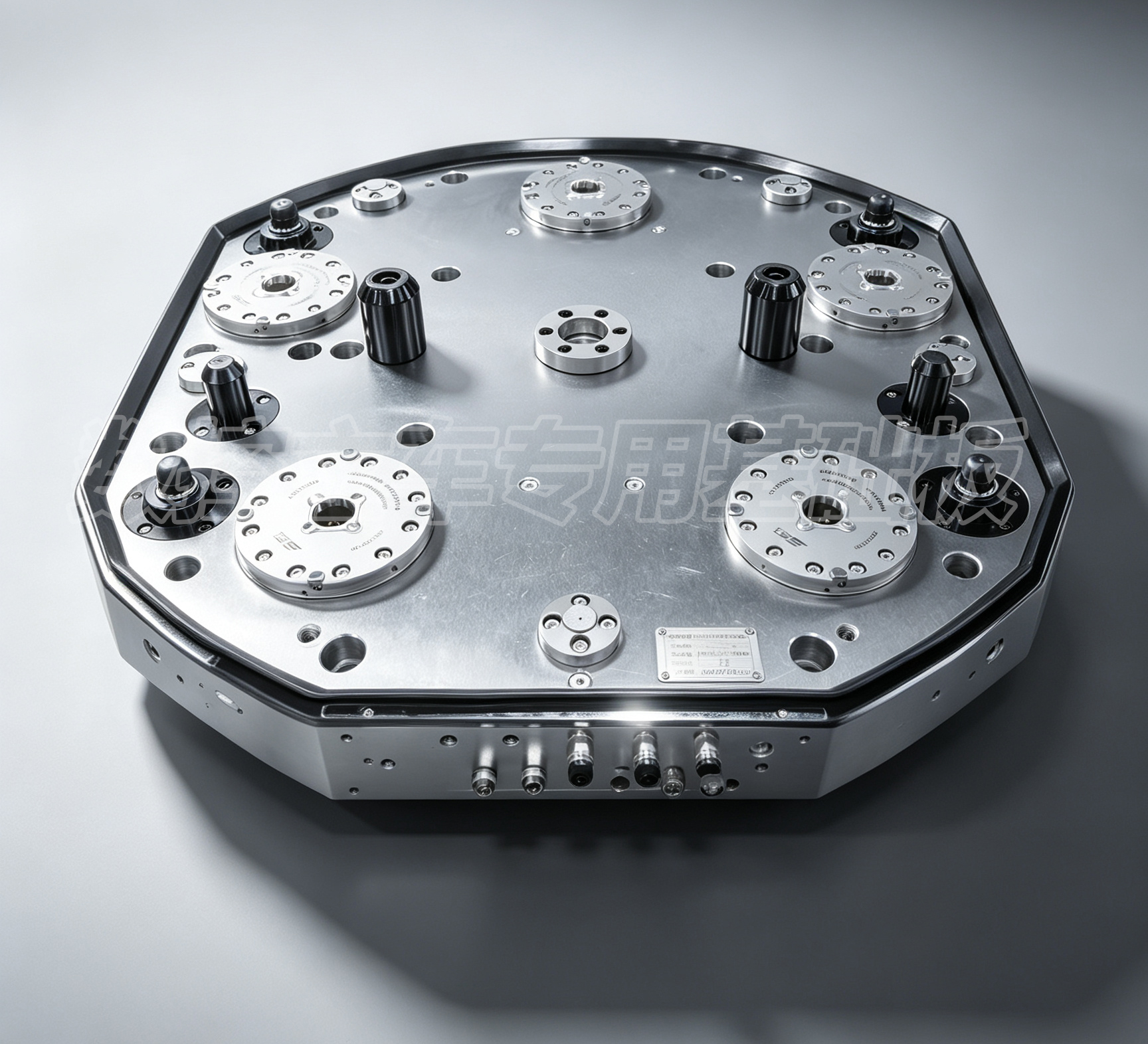

zero point positioning system

2.3 Snelle verandering op het tweede niveau verbetert de installatie-efficiëntie aanzienlijk

In combinatie met SET-nulpuntpallets en T-sleufbasisplaten ondersteunt de oplossing het volledig offline voorinstellen van werkstukken en opspannen buiten de machine. Werktuigmachines blijven niet langer stationair draaien tijdens het vervangen van opspanningen en het afstellen van werkstukken.
De tijd voor het wisselen van werkstukken wordt teruggebracht van traditioneel 2 uur handmatig klemmen naar minder dan 10 seconden nulpuntpallets wisselen. Uit toepassingsgegevens ter plaatse blijkt dat de opspantijd met ongeveer 90% wordt verkort en dat de bezettingsgraad van de machine boven de 90% ligt.

2.4 Intelligente detectie en automatische reiniging Verminder operationele risico's

Elke nulpuntzoeker is uitgerust met modules voor klemstatusdetectie en luchtdichtheidsbewaking. Het systeem activeert waarschuwingssignalen als de palletmontage onvolledig is, waardoor positioneringsfouten veroorzaakt door restspanen of vreemde deeltjes effectief worden vermeden.
Ingebouwde centrale luchtblazende structuren reinigen automatisch de positioneringscontactoppervlakken vóór de installatie van de pallet, waardoor een stabiele en consistente precisie wordt gegarandeerd tijdens continue batchbewerkingscycli.

3. Modulaire oplossingssamenstelling voor horizontale kottermolens

SET biedt een compleet modulair nulpunt-werkstukopspansysteem, op maat gemaakt voor het horizontaal kotteren van zware matrijzen. De volledige set componenten is compatibel met de meeste gangbare CNC-horizontale boormachines en horizontale bewerkingscentra op de markt.

3.1 Configuratie van kerncomponenten

SET Nulpuntbasisplaat : Aangepast voor machine-T-sleufwerktafels met zeer nauwkeurige vlakheid, die dient als de uniforme positioneringsbenchmarkdrager.
SET LQNCZ-20-K Nulpuntzoeker : Volledig afgedichte positioneringseenheid voor zware lasten met geïntegreerde luchtblaasreiniging en signaaldetectie-interfaces.
SET Nulpuntpallet : Versterkte structurele pallet voor zware malinstallatie, met voorgemonteerde positioneringstreknoppen voor snel en nauwkeurig aanmeren.
SET Positionering Trekknoppen : Geharde, zeer sterke trekbouten die nauwkeurig samenwerken met nulpuntlocators om een uniforme overdracht van de sluitkracht te garanderen.
SET Offline voorkeuzestation : Onafhankelijke werkbank buiten de machine voor het klemmen, uitlijnen en inspecteren van matrijzen zonder dat dit de verwerkingstijd van de machine in beslag neemt.

3.2 Toepasselijke verwerkingsscenario's

● Zware schimmelsoorten : Afdekvormen voor auto's, grote spuitgietmatrijzen, spuitgietmatrijzen
● Bewerkingsprocessen : Diepgatboren, precisiecaviteitsfrezen, 5-zijdige bewerking, multiprocescomposietbewerking
● Productiemodi : High-mix productie in kleine volumes, flexibele productiecellen, robotautomatische upgrade van laden en lossen

4. Standaard workflow in 4 stappen voor efficiënt bewerken

Het SET nulpuntpositioneringssysteem beschikt over een eenvoudige en gestandaardiseerde bediening, waardoor minimale professionele training voor werkplaatsoperatoren vereist is. Het hele werkproces wordt vereenvoudigd in vier stappen:
Benchmarkkalibratie : Bevestig de nulpuntbasisplaat op de werktafel van de horizontale boormolen en voltooi de eenmalige coördinatenkalibratie om een stabiele, uniforme bewerkingsbenchmark vast te stellen.
Offline werkstukklemmen : Installeren en bevestigen van zware mallen op nulpuntpallets op het offline vooraf ingestelde station, volledige uitlijning en precisie-inspectie buiten de machine.
Snel palletdocken : Til de vooraf ingestelde pallet op de werktafel van de machine, lijn de trekbouten uit met de positioneerders en voltooi de automatische vergrendeling binnen 10 seconden.
Continue productiecycli : Laat de luchtdruk ontsnappen om pallets te ontgrendelen nadat de bewerking is voltooid, vervang ze door nieuwe, vooraf aangepaste pallets en zorg voor een continue werking van de machine zonder stilstand.

5. Praktische productievoordelen en gegevensverbetering

Massale toepassingsgevallen op locatie in matrijzenbouwateliers hebben uitgebreide verbeteringen in efficiëntie, precisie en productiekosten geverifieerd na de invoering van het SET nulpunt snelwisselsysteem.

5.1 Efficiëntieverbetering

De insteltijd van het werkstuk wordt verkort van 2 uur bij handmatige bediening tot binnen 10 seconden. De machinebezettingsgraad stijgt van gemiddeld 50% naar ruim 90%. De cyclus voor het wisselen van matrijsbatches is sterk geoptimaliseerd, van handmatige aanpassing van een halve dag tot ongeveer 5 minuten palletvervanging.

5.2 Upgrade van precisiestabiliteit

De nauwkeurigheid van de herhaalde positionering is geoptimaliseerd van traditionele handmatige uitlijning van ±0,02 mm tot stabiele systeempositionering van ±0,005 mm. Het percentage schroot en herbewerking in de werkplaats wordt verlaagd van 5% naar minder dan 0,5%. De coaxialiteit van diepgatboringen kan gestaag worden geregeld binnen 0,01 mm, waardoor wordt voldaan aan de hoge standaardproductievereisten voor precisiematrijzen.

5.3 Verlaging van de productiekosten

Het systeem vermindert ongeveer 95% van de werkuren voor handmatig uitlijnen en opspannen, waardoor individuele operators meerdere werktuigmachines tegelijkertijd kunnen beheren. Stabiele klemstijfheid vermindert trillingen van het werkstuk tijdens zwaar zagen, vermindert gereedschapslijtage met ongeveer 30% en verlengt de levensduur van het gereedschap. De volledig afgedichte duurzame structuur verlengt de onderhoudscyclus van de armatuur tot miljoenen handelingen, waardoor het onderhoud van de apparatuur op de lange termijn en de vervangingskosten van de armatuur worden verminderd.

6. Merk- en productiesterkte

Suzhou SET Industrial Equipment System Co., Ltd. richt zich al meer dan tien jaar op nulpuntpositioneringssystemen en snelwisselarmatuur R&D en productie, ter ondersteuning van volledig onafhankelijke productie en strikte kwaliteitscontrole zonder OEM-verwerking uit te besteden.
● Uitgerust met een professionele Suzhou-productiebasis en een precisietestlaboratorium met constante temperatuur, ondergaan alle producten vóór levering drie rondes van precisiekalibratie.
● Bezit onafhankelijke intellectuele eigendomsrechten en gepatenteerde technologieën op het gebied van conische zelfsluitende en volledig anti-spanafdichtende structuren, waardoor een stabiel technisch concurrentievermogen op het gebied van industriële werkopspanning behouden blijft.
●  Bedient meer dan 400 matrijzenfabrikanten, met stabiele terugkerende klantherkenning en langdurige deelname aan professionele vakbeurzen zoals CCMT.
● Biedt gelokaliseerde one-stop-services, waaronder ontwerp van oplossingen op maat, installatie op locatie, technische training en langdurige after-salesondersteuning.

7. Conclusie

Inefficiënt handmatig klemmen en onstabiele positionering zijn de belangrijkste factoren die de productiviteit en precisie beperken bij het horizontaal kotteren van zware mallen. De SET zero-point snelwisseloplossing voor het opspannen van werkstukken lost op effectieve wijze traditionele verwerkingspijnpunten op door middel van een stabiele herhalingspositionering van 0,005 mm, stevige vergrendeling bij zware belasting, palletwisseling op het tweede niveau en intelligente bescherming tegen verontreiniging.
Het systeem helpt matrijzenfabrikanten de productiekosten te verlagen, de bewerkingskwaliteit te stabiliseren, de efficiëntie van de apparatuur te verbeteren en flexibele productie-upgrades te realiseren. Van traditionele handmatige uitlijning tot moderne offline voorinstelling en snelle palletwisseling: SET biedt betrouwbare en kosteneffectieve nulpuntpositioneringsoplossingen voor de verwerking van zware matrijzen, ter ondersteuning van de hoogwaardige ontwikkeling van de precisieproductie-industrie.
Bedrijven die upgrades voor horizontale boormolens plannen, kunnen het technische team van SET raadplegen over machinetype, werkstukgrootte, verwerkingsbelasting en automatiseringseisen om op maat gemaakte nulpuntwerkopspanningsconfiguratie-oplossingen te verkrijgen.
