Achthoekig conisch nulpuntspansysteem | CNC-draaibank Flexibele bewerkingsupgrade en oplossing voor huishoudelijk werkstuk

Introductie

Gemengde productie met een hoge mix en kleine batches is de mainstream werkwijze geworden in de moderne verspanende industrie. Horizontale CNC-draaibanken en draaifreescentra hebben vaak te maken met typische workflowbeperkingen, waaronder vervelende wisseling van opspanningen, tijdrovende handmatige uitlijning, onstabiele opspanprecisie, inconsistente benchmarkreferenties voor werkprocedures en lage compatibiliteit met geautomatiseerde productielijnen.
Bij traditionele klemoplossingen voor de spantang is 20 tot 40 minuten nodig voor het vervangen van één armatuur, wat resulteert in onvoldoende bedrijfstijdefficiëntie van de machine. Dunwandige en precisiewerkstukken hebben vaak last van klemvervorming en slechte maatconsistentie, waardoor stabiele geautomatiseerde massaproductie en onbewaakte bewerking zonder toezicht worden beperkt.
Om deze veel voorkomende industriële knelpunten op te lossen, heeft SET onafhankelijk een speciaal achthoekig taps nulpuntspansysteem ontwikkeld voor horizontale draaibankbewerking. Met dubbelzijdige achthoekige beperkingspositionering, universele modulaire interfaces, intelligente detectie- en automatische reinigingsfuncties, evenals zeer sterke structuren voor zware lasten, biedt het systeem gestandaardiseerde, uiterst nauwkeurige en snel verwisselbare flexibele werkstukopspanningsoplossingen. Het dient als een betrouwbaar binnenlands alternatief voor geïmporteerde hoogwaardige armaturen, breed toepasbaar voor de automobielsector, de lucht- en ruimtevaart, precisiemachines en andere hoogwaardige bewerkingsscenario's.

CNC Lathe Flexible Machining Upgrade

1. Kernbeperkingen van traditionele horizontale draaibankklemmen

Conventionele handmatige, hydraulische en pneumatische splitarmaturen ontberen uniforme benchmarknormen en snelwisselstructuren, wat leidt tot een zwak aanpassingsvermogen voor flexibele gemengde productie. Vijf typische verwerkingsuitdagingen worden als volgt samengevat:
Lage omschakelefficiëntie en onvoldoende machinebezetting
Traditionele vervanging van armatuur omvat herhaalde demontage, handmatige uitlijning van de meetklokken en het opnieuw instellen van het gereedschap. Elk omschakelingsproces duurt 20 tot 40 minuten, wat een effectieve snijtijd in beslag neemt tijdens frequente modelwisselingen. De meeste bewerkingswerkplaatsen handhaven een bezettingsgraad van de machine onder de 60% bij conventionele opspanmodi.
Hoge handmatige afhankelijkheid en onstabiele batchprecisie
De kwaliteit van de klemming en positionering is sterk afhankelijk van handmatige kalibratie, wat onvermijdelijk menselijke fouten tot gevolg heeft. Dunwandige asonderdelen en precisieschijfcomponenten zijn gevoelig voor klemvervorming, wat resulteert in verspreide batchafmetingen en relatief hoge defectpercentages.
Referentie-offset en geaccumuleerde fouten over verschillende procedures heen
Werkstukken moeten herhaaldelijk worden vastgeklemd en gepositioneerd tijdens de overdracht naar meerdere stations. Continue benchmarkafwijkingen veroorzaken gesuperponeerde verwerkingsfouten, waardoor niet wordt voldaan aan de precisie-eisen voor continue, uiterst nauwkeurige bewerking.
Niet-universele interfaces die automatische upgrades beperken
Traditionele armaturen maken gebruik van niet-standaard dockingstructuren zonder geïntegreerde reinigings- en zitdetectiefuncties, waardoor het moeilijk wordt om robotachtige laad- en lossystemen op elkaar af te stemmen en de realisatie van onbeheerde intelligente productie te blokkeren.
Onvoldoende spanstijfheid voor zware bewerkingen
Conventionele armaturen zijn voorzien van eenvoudige dwangstructuren met beperkte schuifweerstand. Werkstukken zijn gevoelig voor trillingen en lichte verplaatsing tijdens zware verspaning, waardoor de algehele bewerkingsstabiliteit afneemt.

2. Systeemstructuur en werkingsprincipe

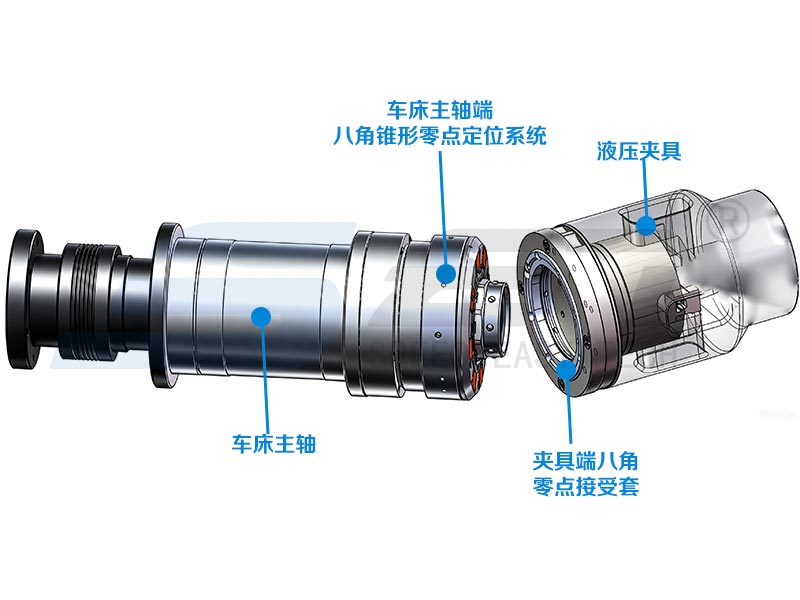

Het SET achthoekige, conische nulpuntspansysteem is op maat gemaakt voor horizontale klauwplaten van 8 tot 10 inch en bestaat uit een klemactuator aan het spindeluiteinde en een ontvangende huls aan het armatuuruiteinde, compatibel met hydraulische, handmatige en pneumatische standaard klauwplaatbevestigingen.

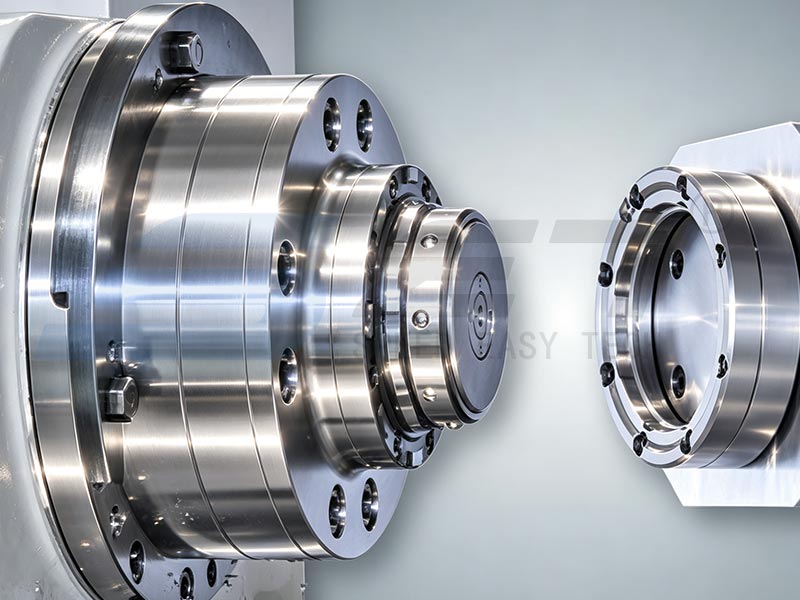

De klemactuator is op de machineas bevestigd, terwijl de opnamehuls op de kopzijde van de spaninrichting is geïntegreerd. Aangedreven door de trekstang van de draaibank, realiseert het systeem het automatisch openen, sluiten en nauwkeurig klemmen van de spaninrichting zonder handmatige aanpassing, waardoor een snelle uitwisseling van verschillende spanmiddeltypen wordt ondersteund.
De kerneenheid heeft een achthoekige, taps toelopende zelfcentrerende dubbelzijdige beperkingsstructuur. Het ontwerp met beperking van meerdere oppervlakken verbetert de schuifweerstand en verbetert de positioneringsstijfheid en operationele stabiliteit aanzienlijk. Door de diameter van de trekbouten en de structuur voor de overdracht van de zuigerkracht te optimaliseren, produceren stalen kogels met interne vergrendeling een uniforme en stabiele klemkracht om een ​​hoge precisie en stijve positionering te garanderen.
Het systeem is uitgerust met geïndexeerde trekbouten met doorlopende gaten en ondersteunt de installatie van lange en ultrahoge werkstukken die in de spantang zijn ingebed. Het lost op effectieve wijze onstabiele klemproblemen op voor speciaal gevormde componenten en past zich aan aan bewerkingseisen met grote verplaatsingen en hoge stijfheid.

3. Belangrijkste technische voordelen

3.1 Positioneringsnauwkeurigheid op micronniveau met superieure stijfheid en stabiliteit

Door de combinatie van achthoekige, conische zelfcentrerende en meerpunts stalen kogelvergrendelende dubbele beperkingen, levert het systeem een stabiele herhaalpositioneringsnauwkeurigheid binnen 0,005 mm, waardoor handmatige uitlijningsfouten en geaccumuleerde afwijkingen door herhaalde klemprocedures worden geëlimineerd.
De dubbelzijdige beperkingsstructuur zorgt voor een sterke schuifweerstand, waardoor een stabiele klemstatus behouden blijft zonder trillingen of verplaatsing tijdens zwaar snijden. Het past zich volledig aan aan verwerkingsscenario's met hoge precisie en hoge belasting, inclusief dunwandige onderdelen in de lucht- en ruimtevaart, precisie-ascomponenten en zware smeedstukken.

CNC Lathe Flexible Machining Upgrade

3.2 Universele standaardinterface voor snelle verandering op minuutniveau

De uniforme universele opspanningsinterface is compatibel met horizontale klauwplaatopstellingen uit de volledige serie. Er zijn geen aanpassingen aan het gereedschap nodig om snel van armatuur te kunnen wisselen. Het systeem ondersteunt offline voorinstellingen, waarbij slechts eenvoudig koppelen en vergrendelen van werktuigmachines vereist is.
De wisseltijd van één armatuur wordt verkort tot 1 à 3 minuten, waardoor de stilstandtijd van de machine effectief wordt verminderd en de productieflexibiliteit voor de productie van gemengde batches met meerdere variëteiten aanzienlijk wordt verbeterd.

3.3 Intelligente detectie en luchtblaasreiniging voor onbemande productie

Ingebouwde luchtdichtheidsdetectiesensoren bewaken de montage- en vergrendelingsstatus van het armatuur in realtime, waardoor het risico op onvolledige klemming en losse klemming effectief wordt vermeden. De geïntegreerde luchtblaasreinigingsstructuur verwijdert automatisch ijzerspanen en stof van positioneringsoppervlakken, waardoor precisieafwijkingen veroorzaakt door resterende verontreinigingen worden voorkomen.
Het systeem ondersteunt 24 uur per dag ononderbroken machinale bewerking en naadloos aankoppelen met geautomatiseerde laad- en losapparatuur, waardoor een solide basis wordt gelegd voor intelligente, verlichte werkplaatsen.

3.4 Versterkte structuur voor zwaar gebruik voor langdurige productie met hoge intensiteit

Specifiek geoptimaliseerd voor zware metaalbewerkingsomgevingen, zijn de krachtdragende kerncomponenten structureel geüpgraded met verbeterde slagvastheid en weerstand tegen vermoeidheid. Het systeem ondersteunt miljoenen stabiele sluitcycli, waardoor stabiele structurele prestaties en consistente precisie worden gehandhaafd tijdens langdurige, continue productie met hoge belasting.

3.5 Uniform benchmarksysteem voor flexibele overdracht tussen processen

Het systeem integreert bewerkings-, kalibratie- en inspectiebenchmarks in een uniforme standaard. Werkstukken kunnen over verschillende apparatuur en werkprocedures circuleren zonder herhaalde positionering, waardoor geaccumuleerde verwerkingsfouten worden geëlimineerd.
Het controleert effectief de vervorming van dunwandige werkstukken en zorgt voor een consistente maatnauwkeurigheid van de batches, doorbreekt geïsoleerde productiebarrières in één proces en past zich aan aan flexibele productie-indelingen van de assemblagelijn.

CNC Lathe Flexible Machining Upgrade

4. Kwantificeerbare toepassingsvoordelen op locatie

Praktische werkplaatstoepassingsgegevens bevestigen een uitgebreide productie-optimalisatie na de adoptie van het SET achthoekige taper-nulpuntspansysteem:
Verbeterde omschakelingsefficiëntie en machinebezetting
Handmatige uitlijnings- en gereedschapinstellingsprocedures zijn geëlimineerd, waardoor de niet-snijwerktijd met meer dan 90% wordt verminderd. De gemiddelde machinebezettingsgraad stijgt boven de 85%, terwijl de totale productiecapaciteit in de werkplaats met 30% tot 55% toeneemt.
Stabiele bewerkingsprecisie en minder defecten
Herhaalde positionering op micronniveau voorkomt handmatige fouten en optimaliseert de controle over de vervorming van de klemming. De maatconsistentie van batchwerkstukken is aanzienlijk verbeterd, waardoor het aantal defecten in de werkplaats met meer dan 50% wordt verminderd.
Automatiseringscompatibiliteit ondersteunt productie zonder verlichting
Gestandaardiseerde interfaces passen bij robotarmen en automatische handlingsystemen van AGV, waardoor een volledige procesautomatisering van het wisselen van opspanningen, het klemmen van werkstukken en continue bewerking wordt gerealiseerd. De investeringen in handarbeid worden met ruim 40% verminderd, waardoor een stabiele, 24-uurs, onbeheerde draaiproductie wordt ondersteund.
Een kosteneffectief binnenlands alternatief optimaliseert de productie-uitgaven op de lange termijn
Het systeem dient als een praktisch alternatief voor hoogwaardige geïmporteerde armaturen, met lagere aanschafkosten, een kortere leveringscyclus en handig onderhoud na verkoop. Modulaire componenten zorgen voor een lange levensduur, waardoor de gemiddelde operationele kosten effectief worden verlaagd en de retourcycli van projecten worden verkort.

5. Compatibiliteit van applicaties in het volledige scenario

Compatibele apparatuur

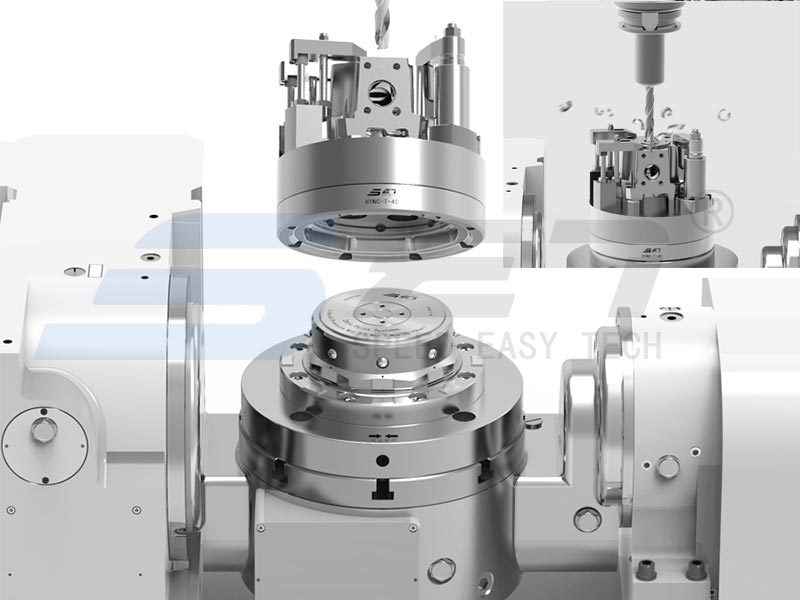

Geschikt voor 8-10 inch CNC-horizontale draaibanken, 4-assige horizontale draaimachines, draai-frees composietcentra en zware horizontale draaibanken. Het ondersteunt pre-installatie op nieuwe apparatuur en technische aanpassing van oude werktuigmachines zonder uitgebreide bedaanpassingen.

Compatibele werkstukken en productiemodi

Van toepassing op verschillende roterende precisieonderdelen, waaronder ascomponenten, schijfonderdelen, dunwandige structurele onderdelen uit de lucht- en ruimtevaart, versnellingsbakbehuizingen en motorspindels. Het omvat op maat gemaakte verwerking van één stuk, kleine en middelgrote gemengde batchproductie en gestandaardiseerde massaproductiescenario's.

6. Conclusie en sectorvooruitzichten

De kern van het upgraden van de flexibele productie van horizontale draaibanken ligt in de gestandaardiseerde en nauwkeurige reconstructie van benchmarks voor het vastklemmen van werkstukken. Het SET achthoekige tapse nulpuntklemsysteem lost typische industriële pijnpunten op, waaronder langzame omschakeling, onstabiele precisie, onvoldoende klemstijfheid en slechte automatiseringsaanpasbaarheid door middel van vier kernvoordelen: achthoekige dubbelzijdige beperkingspositionering, universele snelwisselinterface, intelligente adaptieve functies en een structuur met hoge stijfheid bij zware belasting, waardoor een betrouwbare binnenlandse vervanging voor hoogwaardige geïmporteerde armaturen wordt bereikt.
Tegen de industriële trend van productie met meerdere variëteiten en korte levertijden in, zijn gestandaardiseerde nulpuntssnelwisselarmaturen essentiële ondersteunende apparatuur geworden voor moderne horizontale draaibankproductielijnen. De oplossing helpt verspanende bedrijven flexibel te reageren op fluctuerende ordereisen, de werkplaatsautomatisering en digitaliseringsniveaus te verbeteren en stabiele concurrentievoordelen op lange termijn op te bouwen in precisie-intelligente productie.
Bedrijven met eisen voor het upgraden van draaibankopspanningen kunnen het technische team van SET raadplegen voor op maat gemaakte nulpuntwerkstukopspanningsoplossingen, afgestemd op specifieke uitrustingsmodellen, werkstukspecificaties en productiemodi.
