Klemsysteem heeft een volledig bereik van nul klemsysteem ingesteld om de nieuwe revolutie te helpen bij het bewerken!

Het volledige bereik van nulpuntgrenzen ontwikkeld door Suidel is veelzijdig en kan worden geïnstalleerd in machinepallets, substraten, vierkante platen, kolommen, torens en roterende bruggen voor alle gemeenschappelijke mechanische processen zoals frezen, draaien, slijpen, corrosie en testbanken voor montageapparatuur. Snelle-verandering grijpen gemaakt van hoogwaardig gereedschapsstaal zijn mechanisch geklemd en ontgrendeld. De kenmerken van het volledige assortiment klemsystemen van Suyi De zijn: eenvoudig en duurzaam, gemakkelijk te reinigen, volledig pakketontwerp en hoge positioneringsnauwkeurigheid.
Met rijke ervaring op het gebied van mechanische verwerking, blijven we de productopstelling verrijken voor meer verfijnde en intelligente machinetoolhulpmiddelen en voldoen we aan een verscheidenheid aan behoeften van innovatieve klemtechnologiesysteemoplossingen voor klanten om te kiezen, om ondernemingen te helpen bij het creëren van hoge efficiëntie, hoge precisie, hoogwaardige productielijn van de productie van machinaal.
Handmatige Snelwissel System -serie
01

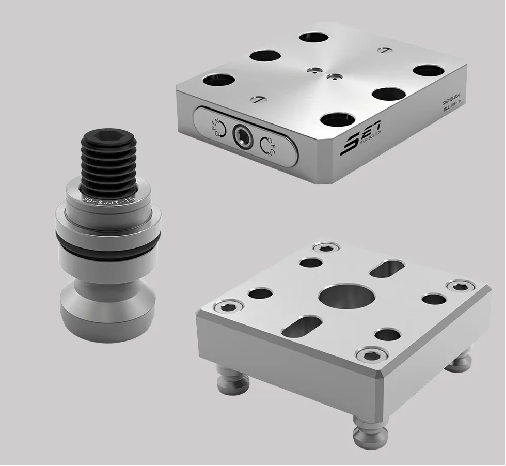

Handmatige zero -positioner serie

▲ Handmatige Positioner met vier eenheden Handmatige Pallet Handmatige Vergrendelingspen
Met de combinatie van het handmatige nul -positioneringssysteem en de handmatige VICE, wordt het modulaire ontwerp van sterke vergrendeling snel gerealiseerd, wat de snelle klem buiten het gereedschap van de machine kan realiseren en de verwerkingsefficiëntie kan verbeteren.
Positionersfuncties
Handmatig vastklemmen en ontgrendelen
Materiaal: roestvrij staal (of aangepast)
Oppervlakte- en zuiger verharding
Herhaalde positioneringsnauwkeurigheid <± 0,01 mm
Maximaal koppel: 60 nm
Palletkenmerken
Materiaal: Die Steel (of Custom)
Speciale vereisten kunnen worden aangepast
Dowel -functies
verharding
De functie van het beperken van de vrijheid van x en y richtingen
02
Vice -serie

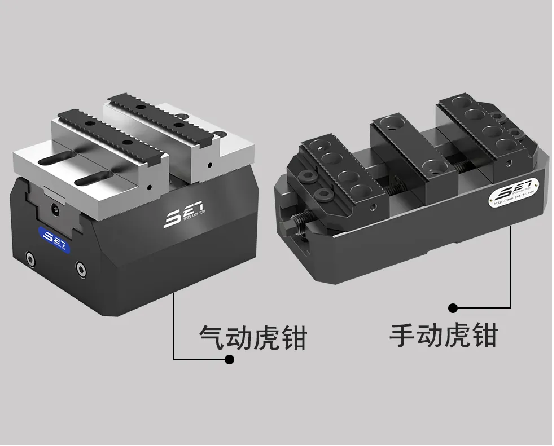

▲ pneumatische bankschroef handmatige bankschroef
De suede vice kan worden gebruikt in combinatie met het nulpuntspositiesysteem om het hele klemapparaat snel in seconden te veranderen. Vlak ontwerp en ruimtevrij, vooral geschikt voor automatiseringsoplossingen met werkstukopslag in combinatie met snelwisselingssystemen.
Handmatige bankschriften
Handmatige snelle opening, vergrendeling, dubbele afdichting, goede afdichtingsprestaties
Materiaal: Legering structureel staal
Centrum met dubbelzijdige lagerscentrum, gemakkelijk te bedienen
Herhaalde positioneringsnauwkeurigheid <± 0,01 mm
De zelfalcerende ondeugd is een veelzijdig hulpmiddel dat kan worden gebruikt om blanco materialen, platen of profielen te grijpen. De voordichte en spleetvrije middenlager en extra gemonteerde schuifregelaars zorgen voor een herhaalbaarheid van maximaal ± 0,01 mm, een kleine klemdiepte (3 mm) en de mogelijkheid om multi-zijdige bewerking te bereiken in een enkel klemsysteem.
Pneumatische vice -functies
Luchtbron open, veerklem, luchtbron onder druk gezet
Materiaal: gehard roestvrij staal
Behandeling van oppervlakte- en railharding
Herhaalde positioneringsnauwkeurigheid <± 0,01 mm
De pneumatische bankschroef ontwikkeld door SUIDE is uitgerust met een veerset erin voor een hogere klemkracht. Wanneer er geen luchttoevoer is, kan de bankschroef nog steeds een hoge klemkracht behouden. Bovendien kan de grippositie worden gecontroleerd door dynamische druk of een geïntegreerd luchtpad, waardoor de bankschroef nog nuttiger wordt in automatiseringstoepassingen.
03

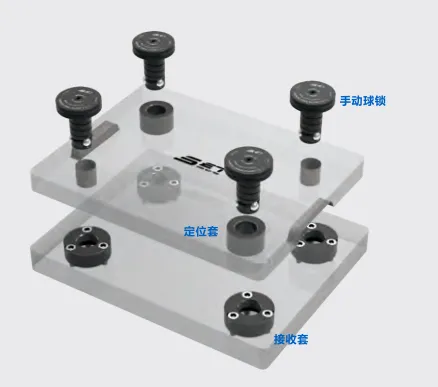

Handmatig balvergrendelingssysteem

Hoofdcomponenten: ontvang van huls (geplaatst in de basisplaat), positioneringsmouw (geplaatst in de lade) handmatige kogelvergrendeling
Hoofdgebruik: kan de positionering en vergrendeling van de volledige set armaturen snel en nauwkeurig voltooien; Geschikt voor kleine batch, multi-variety werkstuk snel veranderd
Eigenaardigheid
Snel: volledige vervanging van de armatuur duurt maximaal 1 minuut
Herhaalde positioneringsnauwkeurigheid: binnen ± 0,013 mm
Klemkracht: de lagercapaciteit van de balvergrendeling is 36 ton
Eenvoudige werking: vergrendelpositionering één stap om te bereiken
Lage kosten: slechts één set basisplaten, onbeperkte vervanging van pallets die verschillende producten verwerken
Onderhoud: onderdelen zijn uitwisselbaar en uitwisselbaar
04

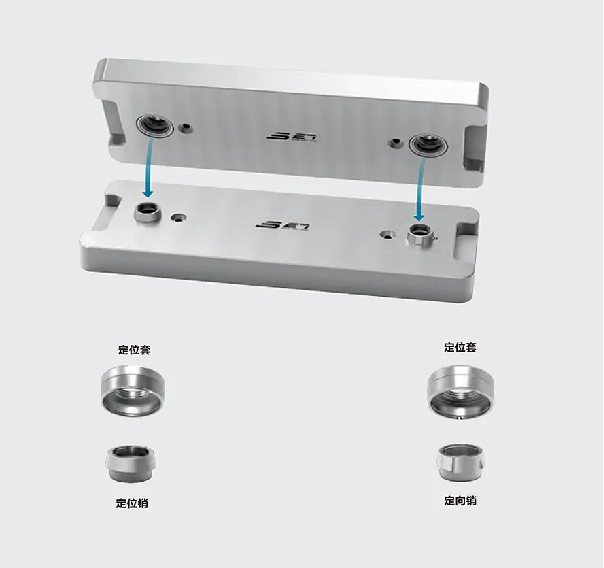

Handmatige locatiering

Handmatige positioneringsring is een apparaat dat alleen bouten nodig heeft om een ​​zeer nauwkeurige positionering te voltooien.
Eigenaardigheid
Handmatig lokaliseren, vergrendelen en ontgrendelen
Herhaalde positioneringsnauwkeurigheid <± 0,003 mm
Materiaal: gehard roestvrij staal
Snelle en precieze positionering van pallet en substraat
Compact ontwerp voor efficiënt gebruik van ruimte
Kledingsysteem Toepassing Case
01

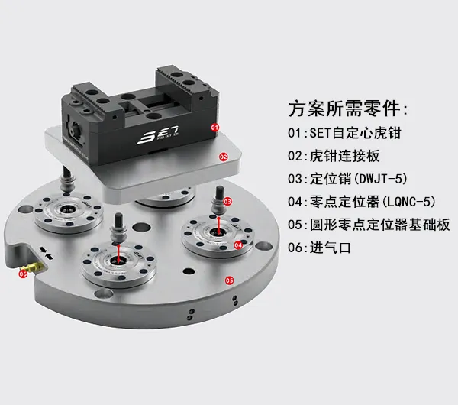

Zelfcentrum Vice

● Zelfcentrum Vice wordt gebruikt in de cirkelvormige nul positioningtabel van vijf ascirculaire
● Dit programma kan snel de zelfconcentrerende ondeugd vervangen, waardoor de werkefficiëntie aanzienlijk wordt verbeterd
02

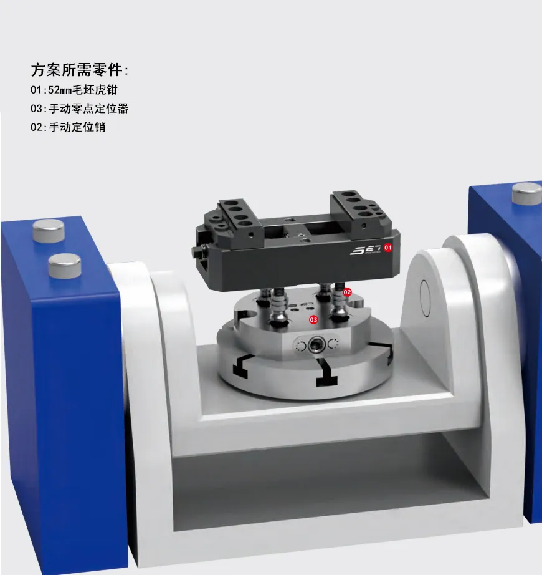

Handmatige nul positioner

● Handmatige zelfcentrieken met 52 mm handmatige nul positionering met vier eenheden
● Snelle laden, niet nodig om aan te passen, grote klemkracht
● Kan onzichtbare, contourloze interferentieverwerking realiseren
03

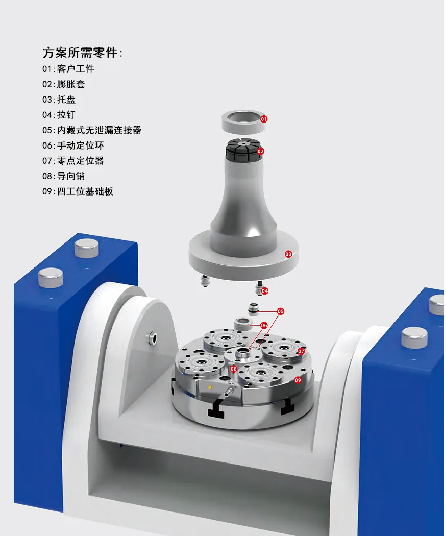

Handmatige locatiering

● Centrale flexibele kegelring om de nauwkeurigheid van de centrale positionering te garanderen en altijd ongewijzigd te blijven
● Lekvrije connectoren maken een snelle verbinding van hydraulische of pneumatische armaturen mogelijk
Op het gebied van ruimtevaart, geautomatiseerde productie, laser intelligente productie, productie van auto's, productielijn voor machinetools, letten we altijd op uw specifieke behoeften, om u van hoogwaardige armatuuroplossingen te bieden. Vooral geschikt voor de productie van massabestand en snelle verandering, zodat de mechanische productie om de productie -efficiëntie van 90%te verbeteren. SET is gebaseerd op hoogwaardige verwerkingstechnologie en de technische vereisten van excellentie, heeft technische oplossingen geboden voor veel bekende ondernemingen ter wereld. Set heeft de mogelijkheid om de hele oplossing te ontwerpen, te testen, te testen en te verkopen om een ​​consistent hoogwaardige product te garanderen.
