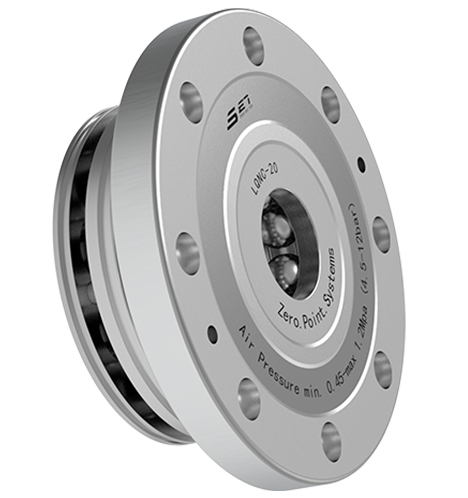

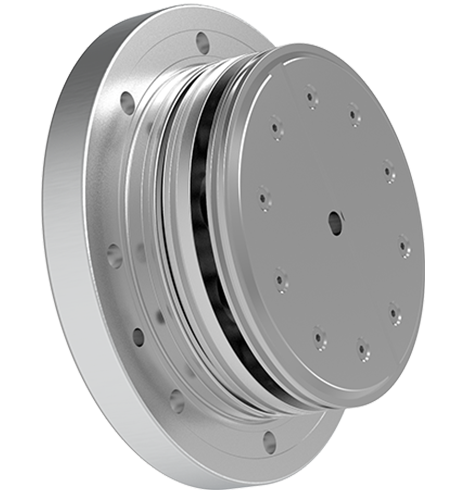

Pneumatisch ingebouwde montagetype

Detailtekening

Neem contact met ons op

Productparameters

Tekening

Gegevens downloadenen

Gerelateerde accessoires

Productoverzicht

De interne zero -positioner van de luchtdruk wordt geventileerd op de veerplaat en de klemplaat bevindt zich in de open toestand. De nagel kan handig in de klemplaat worden geplaatst. Tijdens het werk wordt de lucht afgesneden voor verwerking. Daarom is het zich niet nodig om zich zorgen te maken over de instabiliteit van de luchtdruk in het werk.
Herhaalde positioneringsnauwkeurigheid <0,005 mm, Single Positioner -klemkracht 17Kn, spanningskracht 55Kn.
Geschikt voor verwerkingsindustrieën die de vervangingstijd van de armatuur moeten verkorten;
Geschikt voor metaal- of niet-metaalknippen.

Productfuncties

Geschikt voor verwerkingsindustrieën die de vervangingstijd van de armatuur moeten verkorten;

Suzhou Set Industrial Equipment System Co., Ltd.

Geschikt voor metaal- of niet-metaalknippen.

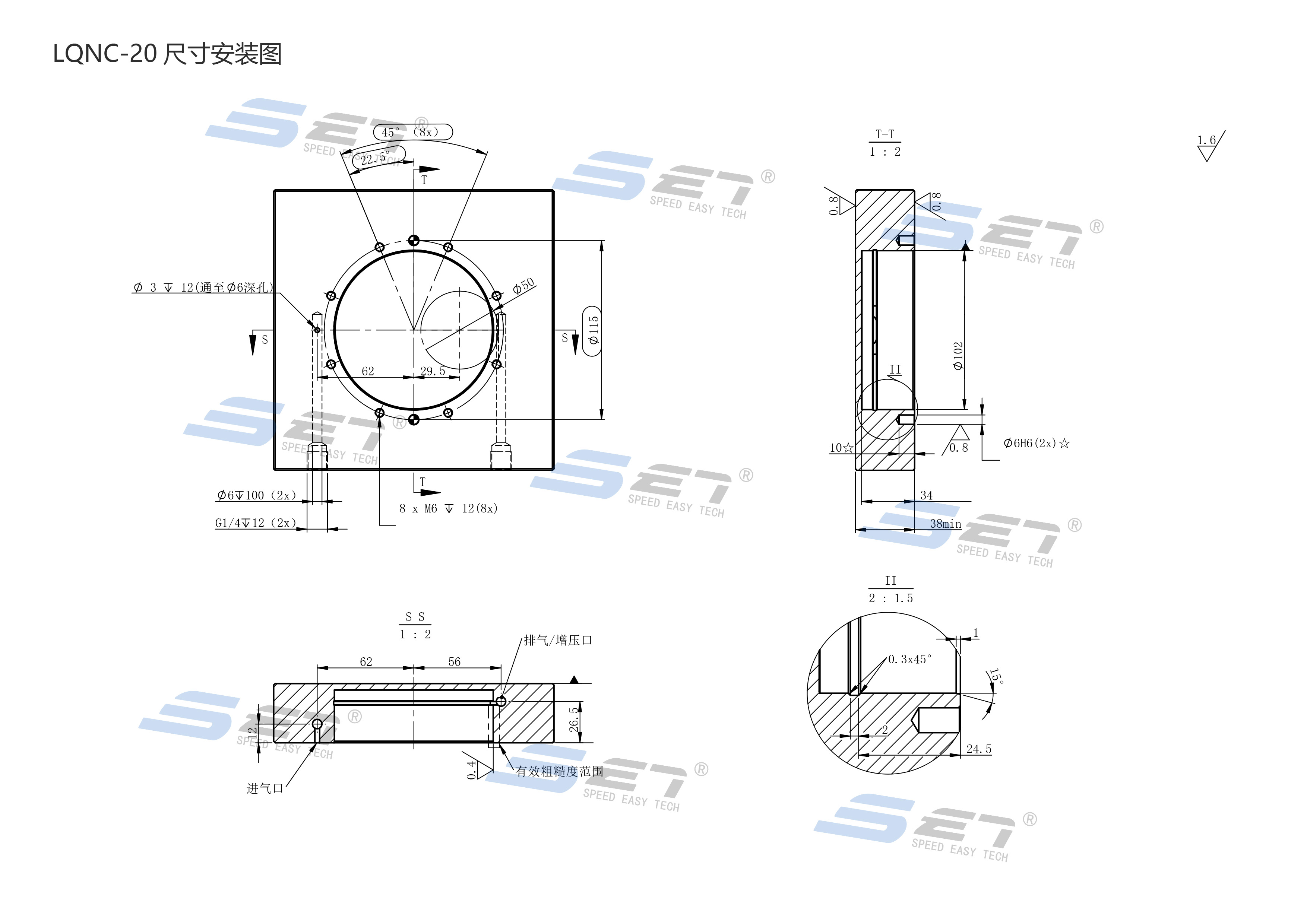

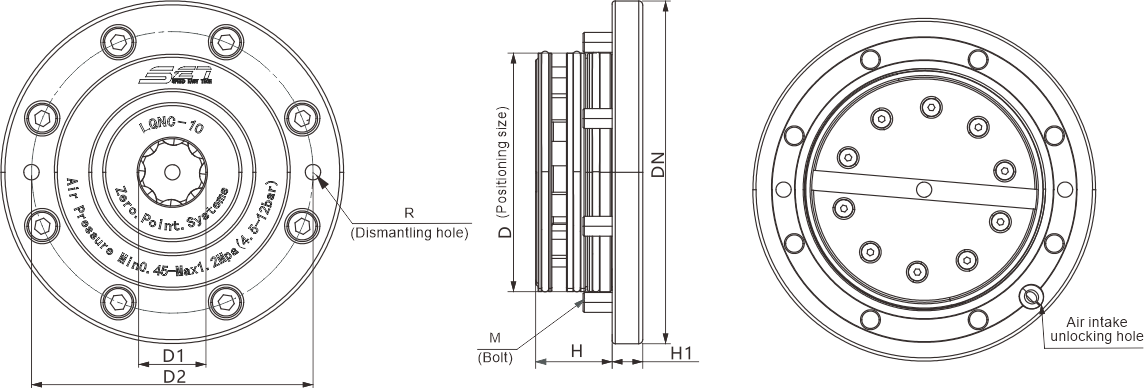

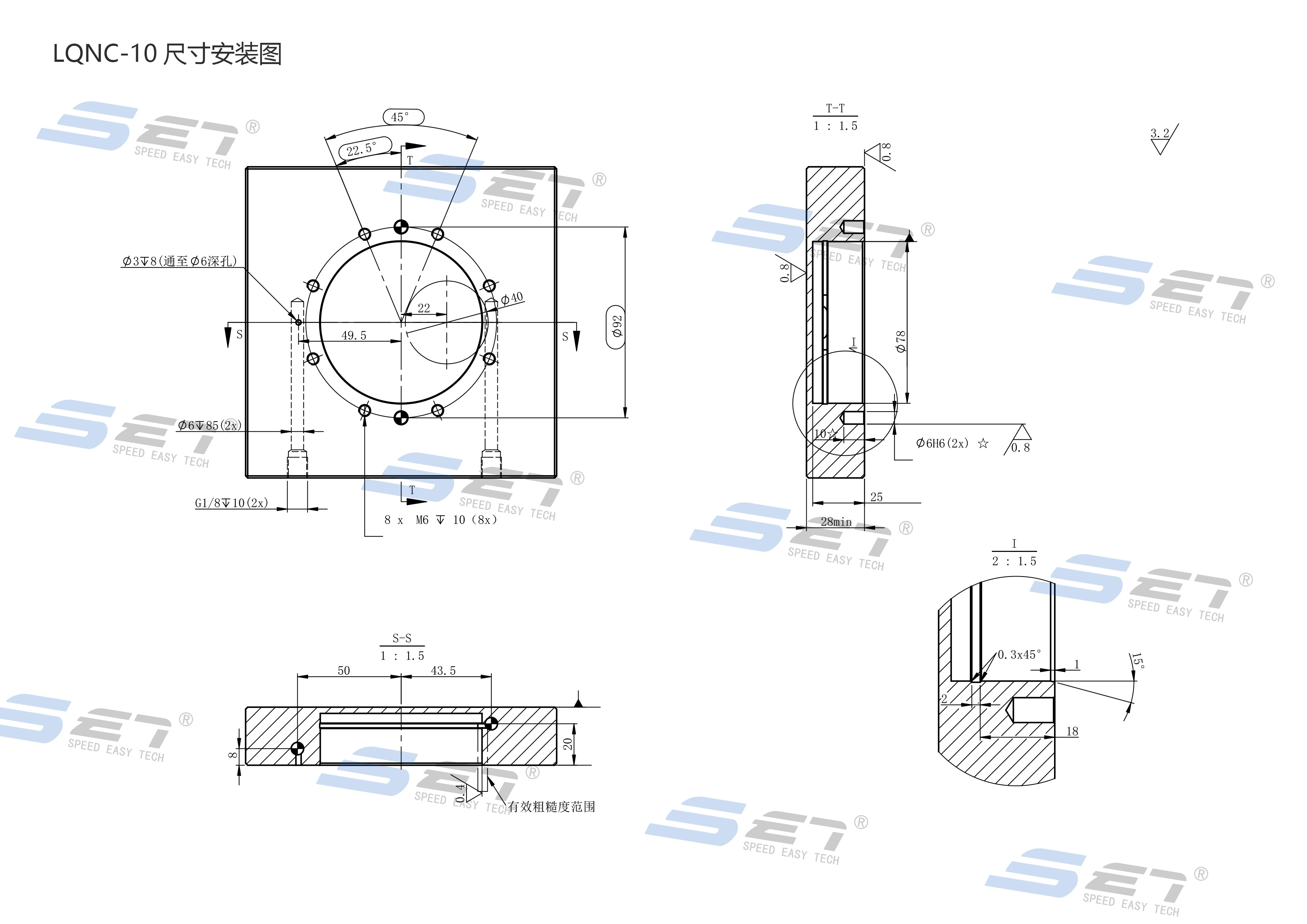

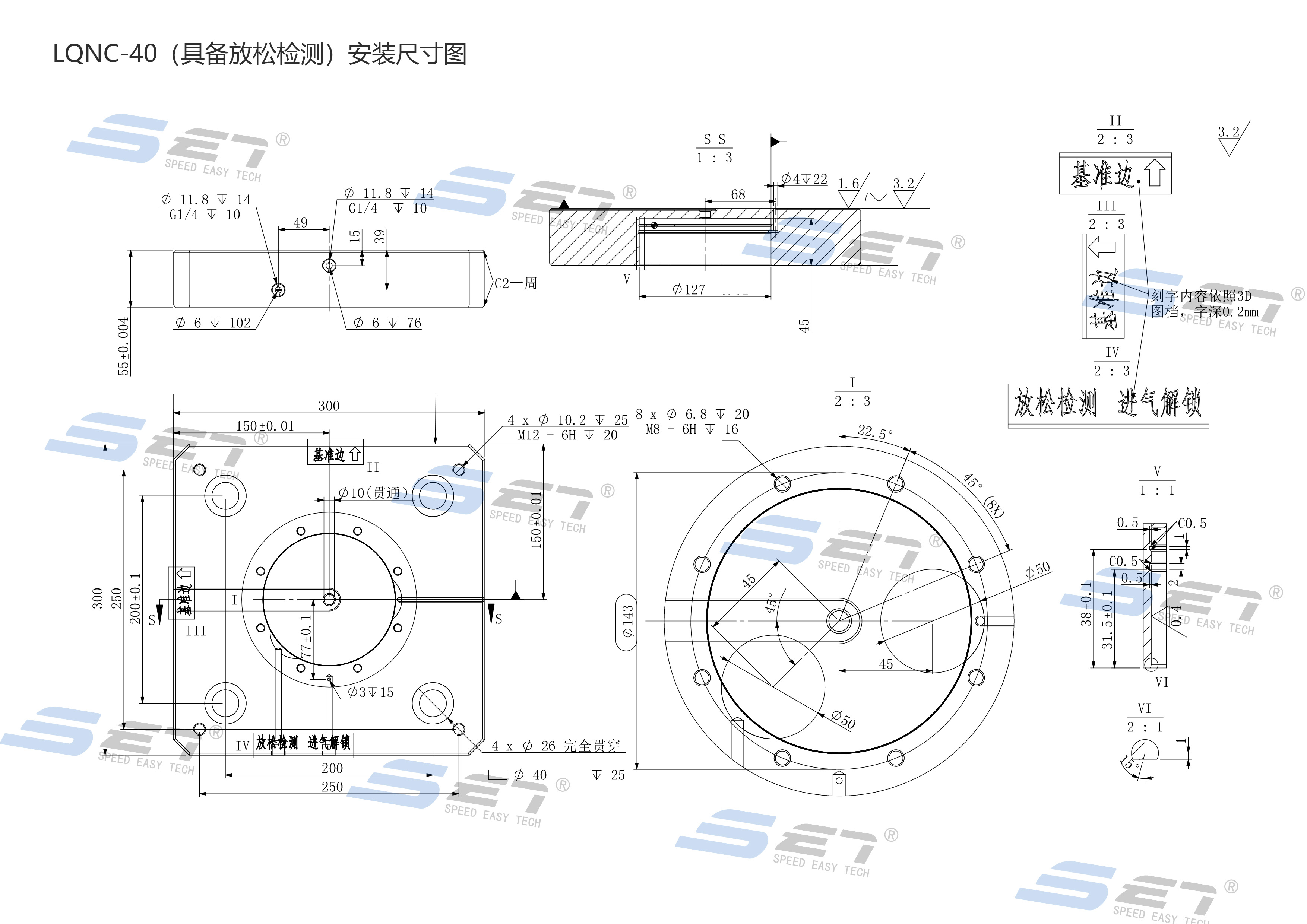

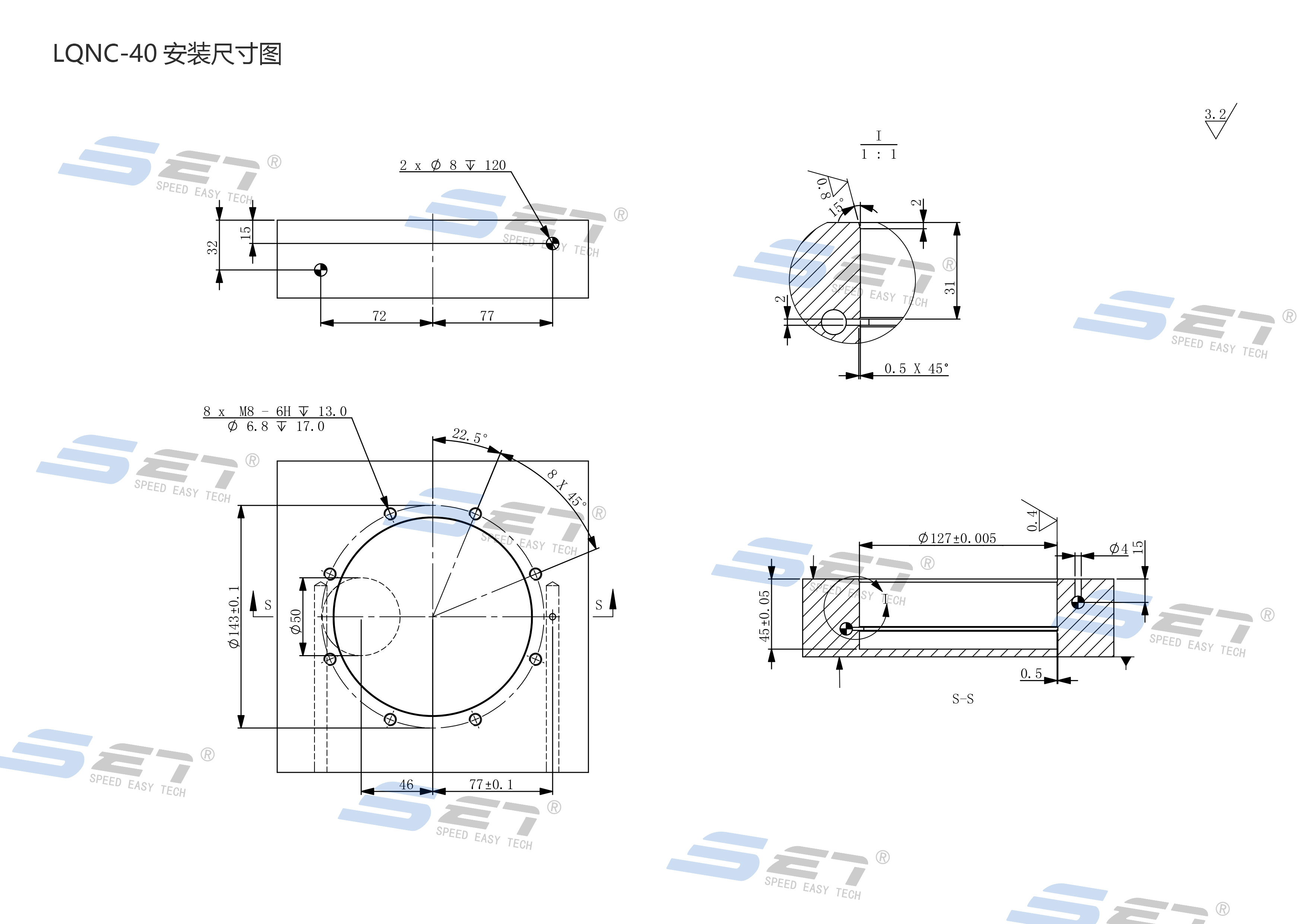

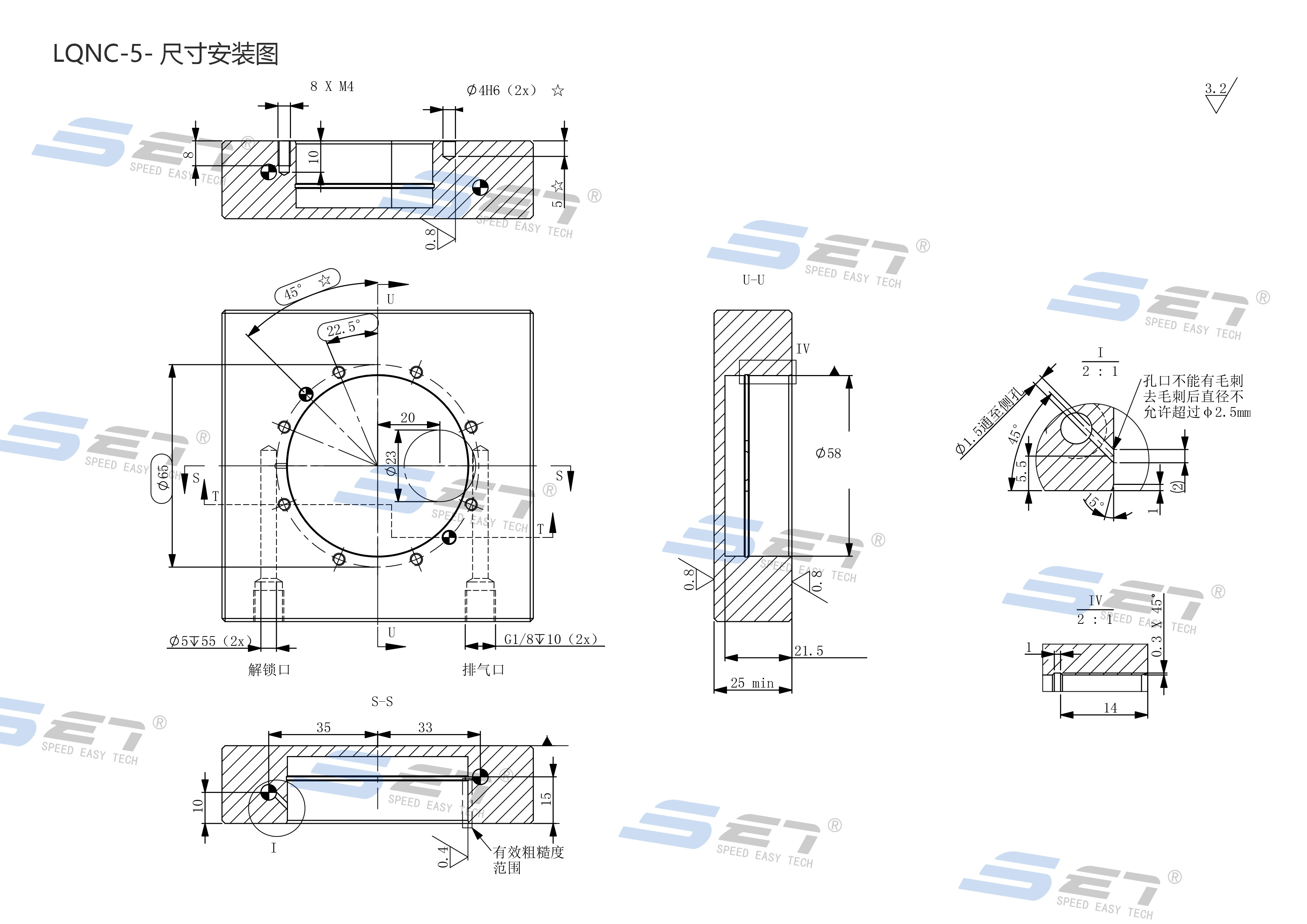

Productdimensie diagram

Bestelnummer	Ontgrendingsmethode	Klemkracht (KN)	Spanningskracht (KN)	Luchtvaart	Gewicht (kg)
LQNC-5	Atmosferische druk	5	13	√	0.5
LQNC-10	Atmosferische druk	10	25	√	1.4
LQNC-20	Atmosferische druk	17	55	√	2.6
LQNC-40	Atmosferische druk	40	105	√	4.2

Bestelnummer	Ødn	Ød (H6)	Ød1	Ød2	H	H (± 0,005)	M	R
LQNC-5	78	58	18	65	21.5	8.5	8xm4	2xm4
LQNC-10	112	78	22	92	25	10	8xm6	2xm6
LQNC-20	138	102	32	115	34	15	8xm6	2xm6
LQNC-40	172	127	40	143	45	18	8xm8	2xm8

Pneumatisch ingebouwde montagetype

De interne zero -positioner van de luchtdruk wordt geventileerd op de veerplaat en de klemplaat bevindt zich in de open toestand.
De nagel kan handig in de klemplaat worden geplaatst. Tijdens het werk wordt de lucht afgesneden voor verwerking. Daarom is het zich niet nodig om zich zorgen te maken over de instabiliteit van de luchtdruk in het werk.
Herhaalde positioneringsnauwkeurigheid <0,005 mm, Single Positioner -klemkracht 17Kn, spanningskracht 55Kn.
Geschikt voor de verwerking van industrieën die de vervangingstijd van de armatuur moeten verkorten.
Geschikt voor metaal- of niet-metaalknippen.

Openbare informatie

Alle 3D -modeldiagram Installatie -instructie Gebruikershandleiding Voorbeeldboek

Lijsttype Laatste updates

Downloaden 3D -modeldiagram

LQNC-20 3D-modeldiagram cn en

download
Downloaden Voorbeeldboek

rechte kolombal vergrendeld nul locator cn en

download doorbladeren

Over ons Afkomstig uit China,
Marketing voor de wereld.

Suzhou Set Industrial Equipment System Co., Ltd. is een nationale hightech particuliere onderneming die onderzoek en ontwikkeling, ontwerp, productie, verkoop, verkoop en after-sales-service integreert. Het richt zich op het ontwerp en de productie van nulpuntspositiesystemen, grijpsystemen, klemsystemen en niet-stEnaard toolingproducten en streeft ernaar klanten veilige, betrouwbare en efficiënte producten, diensten en systematische oplossingen te bieden. Set industriële apparatuur is China Wholesale Pneumatisch ingebouwde montagetype Manufacturers and Pneumatisch ingebouwde montagetype Factory, We bieden aan Pneumatisch ingebouwde montagetype For Sale.
