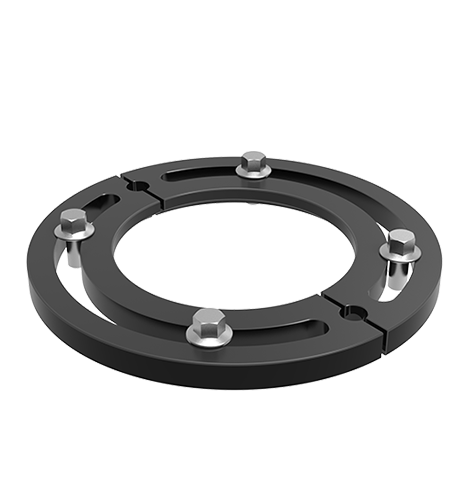

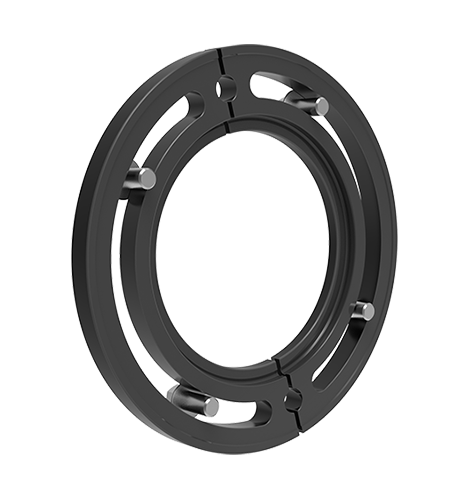

Vaste flens, P20, QPQ Zoutbad Nitridingoppervlak.
Diameter 198 mm, dikte 13,5 mm (zonder bouten).
Wordt gebruikt om de op de tafel gemonteerde nulpuntpositier (LQTMS) op de machinetabel te monteren.
Kan worden gebruikt voor verschillende t-slotgrootte tabellen.
Vaste flenzen worden gebruikt voor het monteren van MESA -type (LQTMS) op de machinetabel;
Geschikt voor verschillende T-slotgroottes van de tabel.
| Bestelnummer | Dimensienummer | Ød | Ødb | Ølk | Øl | M | H | Øe | Bijpassende bout |
|---|---|---|---|---|---|---|---|---|---|
| GDFL-5 | Q5 | 120 | 69.5 | 88 | 96.5 | 8.5 | 9 | 79.4 | M8 |
| GDFL-10 | Q10 | 170 | 100 | 127 | 167.5 | 10.5 | 11.5 | 113 | M10 |
| GDFL-20 | Q20 | 198 | 128 | 155 | 137.5 | 12.5 | 13.5 | 139 | M12 |
