Het heeft een verharde behandeling van het oppervlak.
De hoogte is 37,6 mm en het gewicht is 20 g.
Het kan de vrijheidsgraden van X -richting en Y -richting beperken.

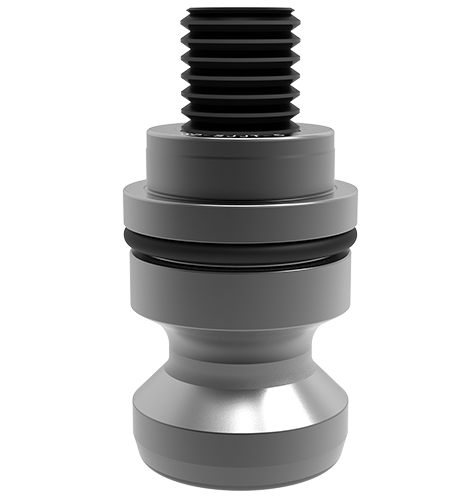

Het is de speciale pin van 52 mm handmatige basisplaat
De nauwkeurigheidsvereiste is hoog. Het heeft een verhardingsbehandeling van het oppervlak;

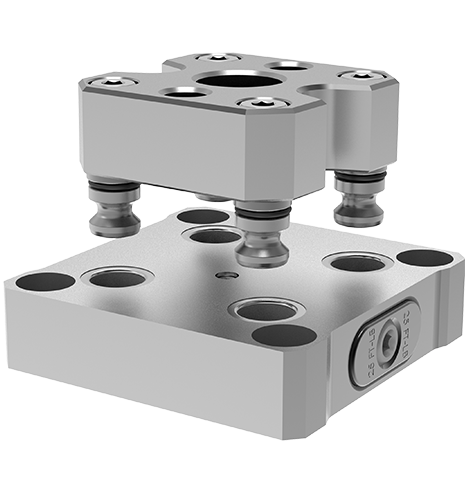

Het is de speciale pin van 52 mm handmatige basisplaat.
Deze positioneringspen kan de vrijheidsgraden van X -richting en Y -richting beperken;

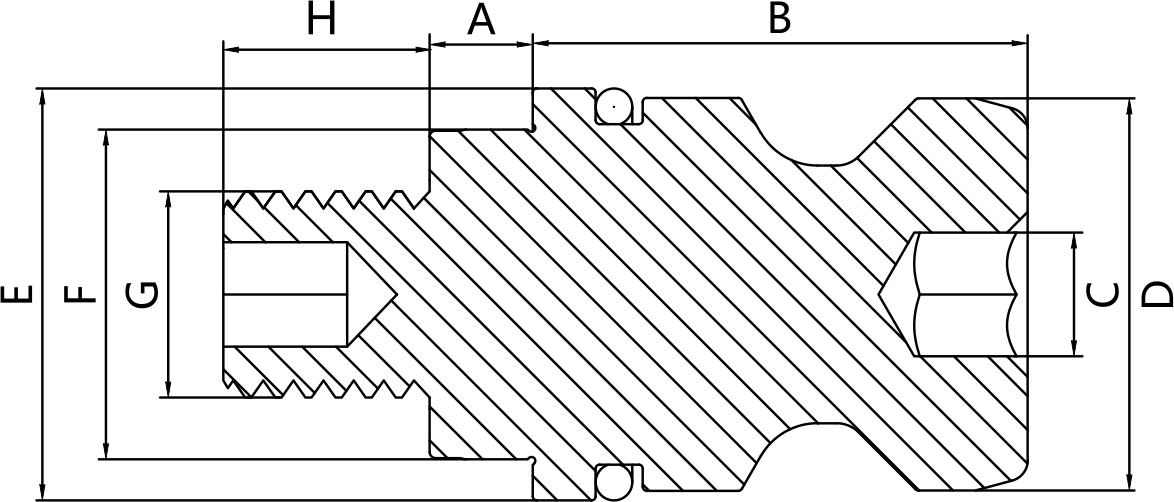

| Dimensienummer | Matched Locator | A | B | C | D | E | F | G | H (H6) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| SJJT-52 | 52 mm handmatige basisplaat | 5 | 19.6 | SW6 | 15.2 | 16 | 12 | M8 | 13 | 0.028 |
| SJJT-96 | 96 mm handmatige basisplaat | 5 | 24 | SW6 | 19 | 20 | 16 | M10 | 15 | 0.045 |
